РЗЛ-01.00
Устройство релейной защиты микропроцессорное серии РЗЛ-01 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации: |

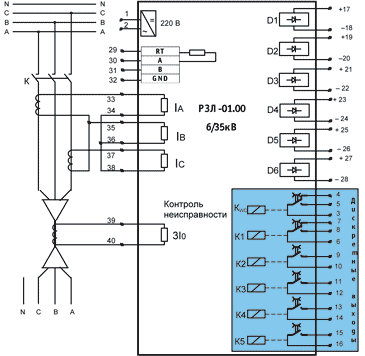

Схема подключения внешних цепей к устройству "РЗЛ-01.00"

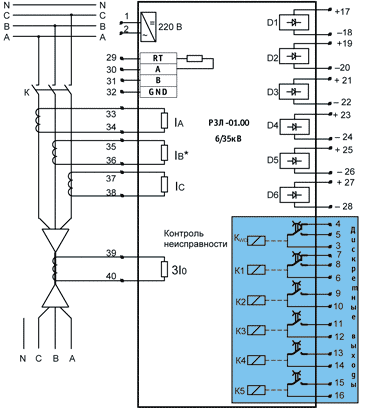

Схема подключения внешних цепей с двумя ТТ к устройству "РЗЛ-01.00"
Наименование |
Параметры |
Значение |
Номинальные входные сигналы /измерительные/ |
Входной переменный ток нулевой последовательности |
0,01-1 А |
Входной переменный ток фаз, Iн |
5А или 1А |
|
Частота переменного тока |
50Гц |
|
Электропитание |
Напряжение оперативного питания |
90-250 В /DС или АС/ |
Диапазон частоты |
45-55 Гц |
|
Номинальная частота |
50 Гц |
|
Потребляемая мощность, не более |
5ВхА + 0,4 ВхА на каждый вкл. дискр. выход |
|
Максимальная токовая защита /МТЗ/ |
Трёхступенчатая максимальная токовая защита: |
|
Диапазон уставок по току для каждой ступени |
0,1 – 25 Iн с шагом 0,1Iн |
|
Диапазон уставок выдержек времени (ВВ) для каждой ступени МТЗ |
0,1-32сек с шагом 0,05сек |
|
Уставки ВВ для первой tI>(МТЗ-1), и второй tI>>(МТЗ-2) ступеней |
независимые |
|
Уставка ВВ для третьей tI>>>(МТЗ-3) ступени |
зависимая |
|
Задание уставок каждой ступени МТЗ |
программно (с возможн. блокировки, в том числе и любым дискретным входом) |
|
Точность измерения токов, не хуже |
3 % |
|
Потребляемая мощность токовой цепью, на фазу |
не более 2ВА |
|
Коэф. возврата после снижения измеряемого тока ниже тока МТЗ |
0,95 |
|
Ненаправленная защита от замыканий на землю /ЗНЗ/ |
Диапазон уставок по току срабатывания |
0,01-1 А |
Диапазон уставок по времени срабатывания |
0,1-32сек с шагом 0,05сек |
|
Задание уставок по току и времени |
не более 0,1 сек |
|
Автоматическое повторное включение выключателя /АПВ/ |
Диапазон времени работы АПВ |
0,1-32 сек. с шагом 0,1сек |
Диапазон времени повторной готовности АПВ |
1-32 сек. с шагом 0,1сек |
|
При активности флага ускорения МТЗ время |
не более 0,1 сек |
|
Выходные дискретные сигналы |
Количество выходных реле командных программируемых:
- с переключающим контактом |
|
Реле сигнала неисправности с переключающим контактом |
1 |
|
Коммутационная способность контактов реле, не более: |
||
- при коммутации цепей переменного тока |
220В, 5А, 1000ВА(cosj=0,6) |
|
- при замыкании цепей постоянного тока |
250В, 0,4А (t=30mc) |
|
- при размыкании цепей постоянного тока |
30 Вт |
|
- длительно допустимый ток |
8А |
|
Дискретные входы (с оптической развязкой) – 6шт |
Управляющее напряжение постоянное, переменное |
220В |
– Уровень логической единицы выше |
0,6Uном |
|
– Уровень логического ноля ниже |
0,4Uном |
|
Информация о событиях |
Запись журнала событий, запись осциллограмм аварийных процессов (формат COMTRADE). |
До 15х5сек аварийных событий |
Термическая стойкость токовых цепей |
1 секундная длительная |
50 Iн 8 Iн |
Передача информации |
Тип протокола для связи с ПК |
Modbus RTU (Modicon) |
Параметры связи (скорость, четность, стоп-бит) |
Настраиваемые |
|
Интерфейс |
RS485,RS232, клавиатура |
|
Отображение информации |
2х16 симв. ЖКИ, 7 светодиодов (настраив.) |
Внимание! Устройства РЗЛ-01 поставляются с заводскими уставками.
Габаритные размеры, мм: 125х180х215
