РСТ-80АВ
Реле максимального тока без оперативного питания с зависимой характеристикой срабатывания РСТ-80АВ
Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока
в контролируемой цепи.
Основные преимущества реле:
● не требуется оперативное питание (!) – реле питается
от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ80, РТ90, при этом мощность, потребляемая на минимальной уставке диапазона, не более 1,5 ВА;
● в одном реле два функциональных элемента – измерительный орган тока со стандартными зависимыми характеристиками срабатывания типов А и В и быстродействующий орган отсечки;
● Применение зависимых характеристик срабатывания стандартных типов (А и В) позволяет оптимально согласовать защиту с характеристиками защищаемых объектов и с современными микропроцессорными защитами;
● РСТ-80АВ выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладаетвысокой виброустойчивостью и ударопрочностью;
· коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей.
Реле сертифицировано (РОСС RU.ME81.HOO528).
Основные параметры реле:
Условия эксплуатации
Климатическое исполнение УХЛ или О категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С.
Относительная влажность воздуха до 80% при 25°С для исполнения УХЛ4 и до 98% при 35°С для исполнения О4 (без конденсации влаги).
Высота над уровнем моря не более 2000 м.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3g и в диапазоне частот 15 – 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Степень защиты оболочки реле – IP40, выводов реле – IP00 по ГОСТ 14254-96.
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Реле соответствуют требованиям ТУ 3425-004-24364480-2006.
Технические данные
Исполнения реле по диапазонам уставок по току.
Обозначение типа
|
Соединение обмоток
|
Уставки тока срабатывания, А
|
Уставки тока срабатывания органа отсечки, А
|
Термическая устойчивость, А
|
Потребляемая мощность при миним. уставке диапазона, не более, ВА
|
|||
диапазон
|
дискретность
|
диапазон
|
дискретность
|
длительно
|
в теч. 1 с
|
|||
РСТ-80АВ-02
|
послед.
|
0,5-1,12
|
0,02
|
1-8,75
|
0,25
|
1
|
10
|
1,5
|
паралл.
|
1-2,24
|
0,04
|
2-17,5
|
0,5
|
2
|
20
|
||
РСТ-80АВ-06
|
послед.
|
1,5-3,36
|
0,06
|
3-26,25
|
0,75
|
3
|
30
|
2,0
|
паралл.
|
3-6,72
|
0,12
|
6-52,5
|
1,5
|
6
|
60
|
||
РСТ-80АВ-10
|
послед.
|
2,5-5,6
|
0,1
|
5-43,75
|
1,25
|
5
|
50
|
2,0
|
паралл.
|
5-11,2
|
0,2
|
10-87,5
|
2,5
|
10
|
100
|
||
РСТ-80АВ-20
|
послед.
|
5-11,2
|
0,2
|
10-87,5
|
2,5
|
10
|
100
|
2,0
|
паралл.
|
10-22,4
|
0,4
|
20-175
|
5
|
20
|
160
|
Варианты исполнений по функции выходных реле
№ варианта
|
Выходное реле 1
|
Выходное реле 2
|
Выходное реле 3
|
1
|
МТ3
|
отсечка
|
-
|
2
|
МТ3
|
отсечка
|
пуск МТ3 (с возвратом после сраб. МТ3)
|
3
|
МТ3
|
отсечка
|
пуск МТ3 (с возвратом после сраб. МТ3)
|
4
|
МТ3+отсечка
|
-
|
пуск МТ3 (с возвратом после сраб. МТ3)
|
5
|
МТ3+отсечка
|
отсечка
|
пуск МТ3 (с возвратом после сраб. МТ3)
|
6
|
МТ3+отсечка
|
-
|
-
|
Имеются различные исполнения по типам контактов выходных реле (1з1р, 2з, 2р, 1п).
Технические характеристики реле
- Коэффициент возврата реле: не менее 0,9
- Время срабатывания органа отсечки при токе 1,2 Iср: не более 0,05 с
- Погрешности параметров приведены в таблице:
Параметр
|
Основная погрешность, не более %
|
Дополнительная погрешность, не более %
|
|
при изменении температуры в рабочем диапазоне
|
при изменении частоты на ±3 Гц
|
||
Ток срабатывания *
|
±10
|
±10
|
±3
|
Время срабатывания
|
±5
|
±5
|
±3
|
Время срабатывания органа зависимой выдержки времени
|
±10
|
±15
|
±5
|
* Примечание: – значение приведено для коэффициента времени kt>0,75
- Параметры выходных контактов приведены в таблице:
Контакты
|
Коммутируемая мощность
|
Ток отключ. не более, А
|
Длительно допустимый ток, А
|
Коммутац. износостойкость, циклов
|
|
250 В перем. тока при cosφ>0,5 ВА
|
220 В пост. тока для τ<0.005 с, Вт
|
||||
Усиленные
|
600
|
40
|
10
|
16
|
125000
|
Средней мощности
|
300
|
20
|
5
|
8
|
12500
|
Диапазон изменения уставок по коэффициенту kt от 0,025 до 1,575; дискретность изменения 0,025. Характеристики срабатывания реле приведены на рисунке 1.

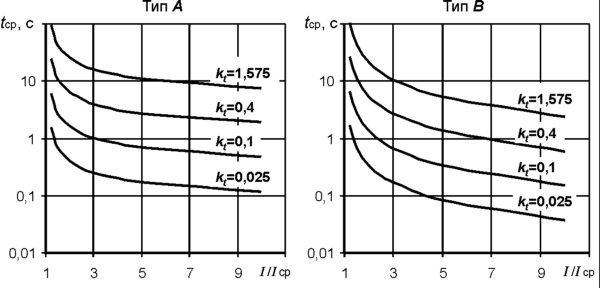

Рисунок 1 – Обратнозависимые характеристики срабатывания реле
Схемы электрические подключения реле:
Схема расположения исполнение 2 111 исполнение 2 444
выходных реле Схемы подключения с различными выходными контактами
