РСТ-51
РЕЛЕ ТОКА С ПОВЫШЕННОЙ ЧУВСТВИТЕЛЬНОСТЬЮ
a Реле предназначено для использования совместно с трансформаторами тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит при замыканиях на землю генераторов, двигателей и линий с малыми токами замыкания на землю.
Условия эксплуатации
- Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от -40 до + 55С.
- Вибрационные нагрузки диапазоне частот 5-15 Гц при ускорении Зд и в диапазоне частот 15-100 Гц при ускорении 1д (группа условий эксплуатации М7 по ГОСТ 17516.1).
- Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТР51317.4.1-2000,ГОСТР51317.4.4-99,ГОСТР 51317.4.5-99.Технические параметры
Технические параметры
1. | Номинальный ток | 0,1 А |
2. | Номинальноенапряжениепитания | ~100В,=220В |
3. | Номинальная частота | 50 Гц |
4. | Пределы регулирования тока срабатывания | 0,02-0,12А |
5. | Разброс тока срабатывания | не более 10% |
6. | Время срабатывания реле при двухкратном токе срабатывания | не более 0,06 с |
7. | Реле выдерживают в течении 1 с ток, равный | ВО А |
9. | Кратность увеличения тока срабатывания: | |
- на частоте 150 Гц | не менее 4 | |
- на частоте 400 Гц | неменее15 | |
10. | Параметры выходных контактов приведены в таблице: |
Коммутируемая мощность
|
Ток отключ. не более, А
|
Длительно пустимый ток, А
|
коммутац. износостойкость, циклов
|
|
250 В перем. тока при cosφ>0,5, ВА
|
220 В пост, тока для х<0,005 с, Вт
|
|||
300 | 20 | 5 | 8 | 100000 |

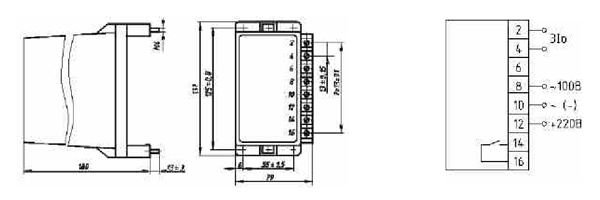

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, СХЕМА ПОДКЛЮЧЕНИЯ
