РСТ-40ВО, РСТ-40ВУ, РСТ-40ВД, РСТ-40ВДУ
Реле предназначены для применения в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи. Реле не требуют питания от цепей оперативного тока.
ТИПЫ РЕЛЕ
Таблица 1. — Серия реле тока с независимой выдержкой времени и отсечкой.
Наименование реле
|
Кол-во фаз
|
Токовый орган
|
Выдержка времени
|
Отсечка
|
Встроенное указательное реле
|
Дешунтирование на симисторах
|
РСТ-40ВО | 1 | + | + | + | ||
РСТ-42ВО | 2 | + | + | + | ||
РСТ-40ВУ | 1 | + | + | + | + | |
РСТ-42ВУ | 2 | + | + | + | + | |
РСТ-40ВД | 1 | + | + | + | + | |
РСТ-42ВД | 2 | + | + | + | + | |
РСТ-40ВДУ | 1 | + | + | + | + | + |
РСТ-42ВДУ | 2 | + | + | + | + | + |
Условия эксплуатации
- Климатическое исполнение УХЛ или О категории размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С.
- Относительная влажность воздуха до 80% при 25°С для исполнения УХЛ4 (без конденсации влаги).
- Высота над уровнем моря не более 2000 м.
- Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3g и в диапазоне частот 15 – 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
- Степень защиты оболочки реле – IP40, выводов реле – IP00 по ГОСТ 14254-96.
- Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Технические данные
Таблица 2. — Основные параметры.
Исполнение по току
|
Соединение обмоток
|
Уставки тока срабатывания, А
|
Уставки тока срабатывания органа отсечки,А
|
Термическая устойчивость, А
|
Потребляемая мощность при токе миним. уставки не более, ВА
|
|||
диапазон
|
дискретность
|
диапазон
|
дискретность
|
длительно
|
в теч. 1с
|
|||
02 | последов. | 0,5-1,1275 | 0,025 | 1-8,75 | 0,25 | 1 | 10 | 2,0 |
паралл. | 1-2,55 | 0,05 | 2-17,5 | 0,5 | 2 | 20 | ||
06 | последов. | 1,5-3,3825 | 0,075 | 3-26,25 | 0,75 | 3 | 30 | 2,0 |
паралл. | 3-7,65 | 0,15 | 6-52,5 | 1,5 | 6 | 60 | ||
10 | последов. | 2,5-6,375 | 0,125 | 5-43,75 | 1,25 | 5 | 50 | 2,0 |
паралл. | 5-12,75 | 0,25 | 10-87,5 | 2,5 | 10 | 100 | ||
20 | последов. | 5-12,75 | 0,25 | 10-87,5 | 2,5 | 10 | 100 | 2,5 |
паралл. | 10-25,5 | 0,5 | 20-175 | 5 | 20 | 160 |
* - без учета цепей дешунтирования
Таблица 3. — Основные параметры.
Обозначение
|
03
|
06
|
12
|
25
|
37
|
Диапазон уставок по времени, с | 0,05-3,15 | 0,1-6,3 | 0,2-12,6 | 0,4-25,2 | 0,6-37,8 |
Дискретность изменения, с | 0,05 | 0,1 | 0,2 | 0,4 | 0,6 |
-
Время срабатывания МТЗ при нулевой уставке по времени, не более:
- 0,05 с при токе, равном 1,2 Iср
- 0,02 с при токе, равном 3 Iср.
-
Время срабатывания органа отсечки не более:
- 0,05 с при токе, равном 1,2 Iср отс.;
- 0,02 с при токе, равном 3 Iср отс.
-
Коэффициент возврата, не менее:
- 0,9 – органа зависимой выдержки времени;
- 0,8 – органа отсечки.
Таблица 4. — Погрешности параметров реле.
Параметр
|
Основная погрешность, не более %
|
Дополнительная погрешность, не более %
|
||
при изменении температуры в рабочем диапазоне
|
при изменении частоты на ±3 Гц
|
|||
-40°С
|
+55°С
|
|||
Ток срабатывания МТЗ | ±5 | ±10 | ±3 | |
Ток срабатывания отсечки | ±10 | ±10 | ±3 | |
Время срабатывания МТЗ при кратности тока I/Iср = 3 | ±5 | -10 | 5 | - |
Таблица 5. — Параметры выходных контактов.
Контакты | Коммутируемая мощность | Ток отключения не более, А | Длительно допустимый ток, А | Коммутац. износостойкость, циклов | |
перем. тока при cosj > 0,5, ВА | пост. тока для t < 0,005с, Вт | ||||
Усиленные | 600 | 40 | 10 | 16 | 12500 |
Средней мощности | 300 | 20 | 5 | 8 | |
Указательного реле | перем. тока при cosj = 0,4, ВА | пост. тока для t = 0,01с, Вт | |||
160 | 30 | 4 | 4 | 2000 |
Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А — не более 1,5 Ом;
Длительно допустимый ток цепей дешунтирования на каждую фазу: с кожухом — не более 5 А, без кожуха — не более 12 А.
Изоляция реле выдерживает в течение 1 мин. без пробоя и перекрытия испытательное напряжение 2000 В (эффективное значение) переменного тока частоты 50 Гц, приложенное между токоведущими электрически несвязанными частями реле, а также между ними и металлическими частями корпуса реле согласно стандарту IEC 255-5.
Сопротивление изоляции и ток утечки реле соответствует ряду 3 ГОСТ 25071-81.
Схемы подключения некоторых реле
а) двухфазное без дешунтирования
б) однофазное с дешунтированием и встроенным указательным реле
в) двухфазное с дешунтированием и встроенным указательным реле

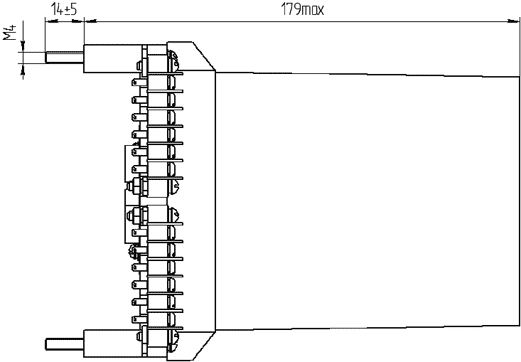

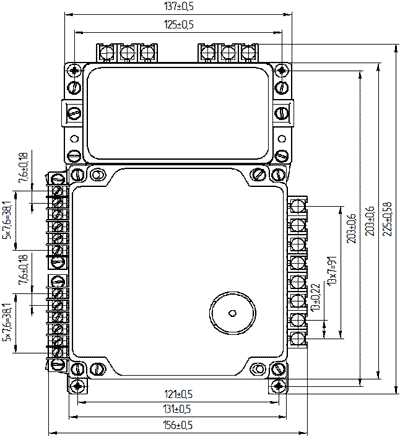

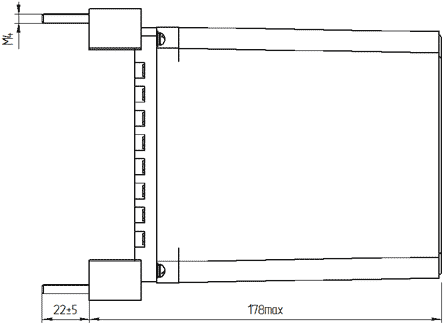

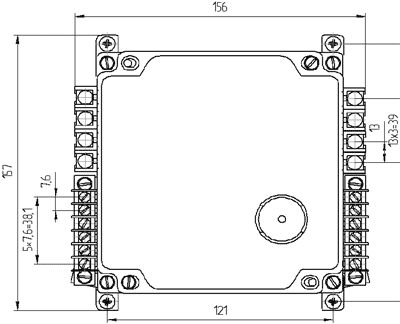

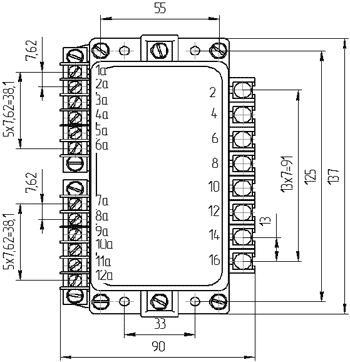

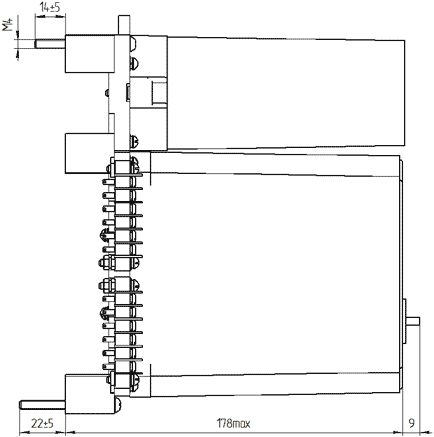

Габаритные и установочные размеры реле (переднее присоединение)
а) двухфазное без дешунтирования
б) однофазное с дешунтированием и встроенным указательным реле
в) двухфазное с дешунтированием и встроенным указательным реле
