РСТ-40М1
Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
Основные достоинства реле:
- не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ-11, -12, -13, -14, -11М и др.;
- реле РСТ-40М1 выполнено в корпусе на DIN-рейку, так же возможно крепление на панель винтами;
- реле РСТ-40М1 выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов;
- коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
- подготовка реле к работе требует всего одной операции по настройке тока срабатывания. При этом коэффициент возврата не менее 0,9 получается автоматически;
Основные параметры реле
Исполнения реле по диапазонам уставок
Обозначение типа |
Диапазон уставок по |
Соединение обмоток |
Ток срабатывания, А |
Ток термической стойкости, А |
||
диапазон |
дискретность |
длительно |
в течение 1 с |
|||
РСТ-40М1-0,2 |
0,05 – 0,255 |
последовательное параллельное |
0,05-0,1275 0,1-0,255 |
0,0025 0,005 |
0,1 0,2 |
1 2 |
РСТ-40М1-0,6 |
0,15 – 0,765 |
последовательное параллельное |
0,15-0,3825 0,3-0,765 |
0,0075 0,015 |
0,3 0,6 |
3 6 |
РСТ-40М1-02 |
0,5 – 2,55 |
последовательное параллельное |
0,5-1,275 1-2,55 |
0,025 0,05 |
1 2 |
10 20 |
РСТ-40М1-06 |
1,5 – 7,65 |
последовательное параллельное |
1,5-3,825 3-7,65 |
0,075 0,15 |
3 6 |
30 60 |
РСТ-40М1-10 |
2,5 – 12,75 |
последовательное параллельное |
2,5-6,375 5-12,75 |
0,125 0,25 |
5 10 |
50 100 |
РСТ-40М1-20 |
5 – 25,5 |
последовательное параллельное |
5-12,75 10-25,5 |
0,25 0,5 |
10 16 |
100 160 |
РСТ-40М1-50 |
12,5 – 63,75 |
последовательное параллельное |
12,5-31,875 25-63,75 |
0,625 1,25 |
16 16 |
100 160 |
РСТ-40М1-60 |
15 – 76,5 |
последовательное параллельное |
15- 38,25 30-76,5 |
0,75 1,5 |
16 16 |
100 160 |
РСТ-40М1-100 |
25 – 127,5 |
последовательное параллельное |
25-63,75 50-127,5 |
1,25 2,5 |
16 16 |
100 160 |
РСТ-40М1-200 |
50 – 255 |
последовательное параллельное |
50-127,5 100-255 |
2,5 5,0 |
16 16 |
100 160 |
По желанию заказчика реле могут быть изготовлены на другие диапазоны уставок.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ° С.
Относительная влажность воздуха до 80% при 25 ° (без конденсации влаги).
Высота над уровнем моря не более 2000 м.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3 g и в диапазоне частот
15 – 100 Гц при ускорении 1 g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями
ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Технические характеристики реле
1. Коэффициент возврата реле – не менее 0,9;
2. Время замыкания замыкающего контакта, не более: 0,05 с при токе 1,2 I ср ;
0,02 с при токе 3 I ср ;
3. Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания
до нуля – не более 0,06 с.
4. Исполнения выходных контактов – 1з1р, (по отдельному заказу возможны исполнения 2з, 2р, 1п);
5. Контакты выходного реле обеспечивают коммутацию электрических нагрузок при токе
не более 5 А и напряжении от 24 до 250 В мощностью:
– 300 ВА, в цепях переменного тока при коэффициенте мощности цепи не менее 0,5
– 20 Вт, в цепях постоянного тока при постоянной времени цепи не более 0,005 с.
Габаритные и присоединительные размеры | Cхема подключения реле | |

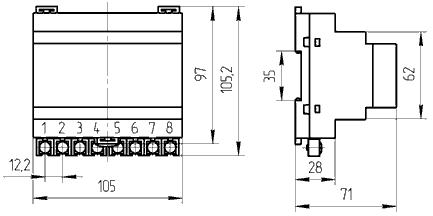

Крепление на DIN-рейку 35 мм |
|
|

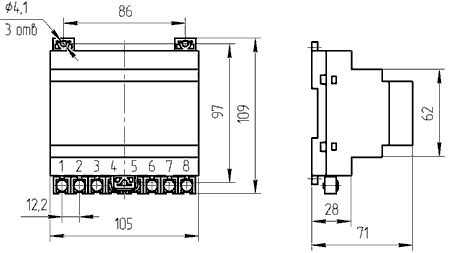

Крепление на панель | ||
При заказе необходимо указать:
- тип реле;
- максимальную уставку по току срабатывания;
- климатическое исполнение (УХЛ4).
Пример заказа: РСТ-40М1-06-УХЛ4 – однофазное реле с креплением на DIN-рейку с диапазоном уставок по току 1,5…7,65 А, с климатическим исполнением УХЛ4.
