РСТ-40М
Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
Основные достоинства реле:
- не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М
- реле РСТ-40М выполнено в том же корпусе, что и РТ-40, габариты и схема подключения так же полностью соответствуют;
- реле РСТ-40М выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока);
- коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
- подготовка реле к работе требует всего одной операции по настройке тока срабатывания. При этом коэффициент возврата не менее 0,9 получается автоматически;
Основные параметры реле
Исполнения реле по диапазонам уставок
Обозначение типа |
Диапазон уставок по |
Соединение обмоток |
Ток срабатывания, А |
Ток термической стойкости, А |
||
диапазон |
дискретность |
длительно |
в течение 1 с |
|||
РСТ-40М-02 |
0,5 – 2,24 |
последовательное параллельное |
0,5-1,12 1-2,24 |
0,02 0,04 |
1 2 |
10 20 |
РСТ-40М-06 |
1,5 – 6,72 |
последовательное параллельное |
1,5-3,36 3-6,72 |
0,06 0,12 |
3 6 |
30 60 |
РСТ-40М-10 |
2,5 – 11,2 |
последовательное параллельное |
2,5-5,6 5-11,2 |
0,1 0,2 |
5 10 |
50 100 |
РСТ-40М-20 |
5 – 22,4 |
последовательное параллельное |
5-11,2 10-22,4 |
0,2 0,4 |
10 20 |
100 160 |
РСТ-40М-60 |
15 – 67,2 |
последовательное параллельное |
1 5- 3 3,6 30-67,2 |
0,6 1,2 |
30 60 |
100 160 |
РСТ-40М-100 |
25 – 112 |
последовательное параллельное |
25-56 50-112 |
1 2 |
50 100 |
100 160 |
По желанию заказчика реле могут быть изготовлены на другие диапазоны уставок.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ° С.
Относительная влажность воздуха до 80% при 25 ° (без конденсации влаги).
Высота над уровнем моря не более 2000 м.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3 g и в диапазоне частот
15 – 100 Гц при ускорении 1 g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями
ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Технические характеристики реле
1. Коэффициент возврата реле – не менее 0,9;
2. Время замыкания замыкающего контакта, не более: 0,05 с при токе 1,2 I ср ;
0,02 с при токе 3 I ср ;
3. Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания
до нуля – не более 0,06 с.
4. Исполнения выходных контактов – 1з1р, (по отдельному заказу возможны исполнения 2з, 2р, 1п);
5. Контакты выходного реле обеспечивают коммутацию электрических нагрузок при токе
не более 5 А и напряжении от 24 до 250 В мощностью:
– 300 ВА, в цепях переменного тока при коэффициенте мощности цепи не менее 0,5
– 20 Вт, в цепях постоянного тока при постоянной времени цепи не более 0,005 с.
Реле производства ООО «ТД Реон-Техно» |
Заменяемые реле |
|||
РСТ-40М-02 |
РТ40/2 |
РСТ40-3-14 |
РСТ40-1-14 |
РС-40М-0.5/4 |
РСТ-40М-06 |
РТ40/6 |
РСТ40-3-19 |
РСТ40-1-19 |
РС-40М-1/8 |
РСТ-40М-10 |
РТ40/10 |
РСТ40-3-21 |
РСТ40-1-21 |
РС-40М-1/8 |
РСТ-40М-20 |
РТ40/20 |
РСТ40-3-24 |
РСТ40-1-24 |
РС-40М-5/40 |
РСТ-40М-50 |
РТ40/50 |
РСТ40-3-26 |
РСТ40-1-26 |
РС-40М-15/120 |
РСТ-40М-100 |
РТ40/100 |
РСТ40-3-31 |
РСТ40-1-31 |
РС-40М-15/120 |

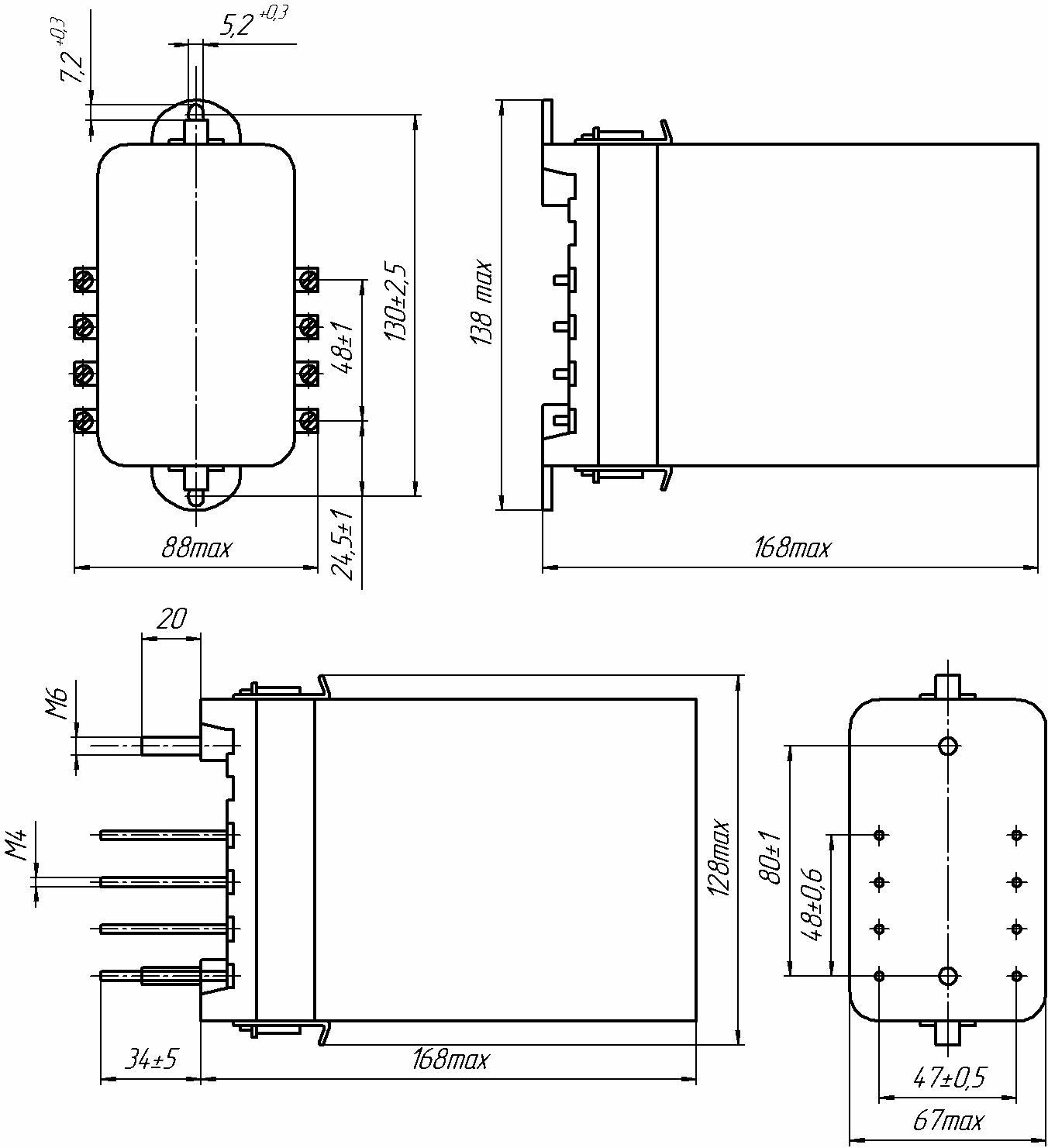

Габаритные и присоединительные размеры, схема подключения реле:
Переднее присоединение и заднее присоединение

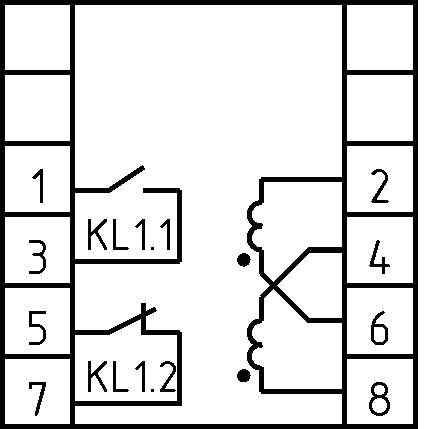

Схема подключения
