РСТ-40, РСТ-40В

Реле максимального тока без оперативного питания с выдержкой времени на срабатывание серии РСТ-40, РСТ-40В

Реле максимального тока без оперативного питания
с выдержкой времени на срабатывание

Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.

Реле представляет собой комбинированное реле, сочетающее преимущества электромеханических и электронных реле тока и времени.

Реле сертифицированы.

Основные достоинства реле:

  • не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М и др., и используемых совместно с ними реле времени, при этом мощность, потребляемая на минимальной уставке диапазона, не более 2 ВА;
  • в одном реле два функциональных элемента –
    измерительный орган тока и орган выдержки времени, что позволяет выполнить
    на основе реле полноценную двухфазную МТЗ; стоимость реле сравнима со стоимостью двух заменяемых электромеханических и меньше стоимости двух электронных аналогов;
  • РСТ-40В выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладаетвысокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом);
  • коммутационная способность контактов реле позволяет действовать непосред­­­­­ственно на отключающую катушку выключателей;
  • настройка реле требует всего одной операции по настройке шкалы уставок.
    При этом коэффициент возврата не менее 0,9 получается автоматически;


Реле сертифицировано (РОСС RU.ME81.H00500).

Основные параметры реле:

Исполнения реле РСТ-40, РСТ-40В по диапазонам уставок по току

Обозначение максимальной уставки по току
Диапазон установок по току, А
Соединение обмоток
Потребляемая мощность при токе минимальной установки не более, ВА
последовательное
парраллельное
Iср., A
Iном., A
Iср., A
Iном., A
0,6
0,15-0,6
0,15-0,3
0,3
0,3-0,6
0,6
2
02
0,5-2
0,5-1
1
1-2
2
2
06
1,5-6
1,5-3
3
3-6
6
2
10
2,5-10
2,5-5
5
5-10
10
2
20
5-20
5-10
10
10-20
16
2
60
15-60
15-30
16
30-60
16
3
100
25-100
25-50
16
50-100
16
5,5
200
50-200
50-100
16
100-200
16
10

Исполнения реле РСТ-40В по диапазонам уставок по времени

Обознач-е типа

Диапазон изменения
уставок по времени, с

Дискретность изменения
уставок по времени, с

РСТ40В-ХХ-03

0,05 - 3,15

0,05

РСТ40В-ХХ-06

0,1 - 6,3

0,1

РСТ40В-ХХ-12

0,2 - 12,6

0,2

РСТ40В-ХХ-25

0,4 - 25,2

0,4

РСТ40В-ХХ-37

0,6 - 37,8

0,6

* по желанию заказчика реле могут быть изготовлены на другие диапазоны уставок

Условия эксплуатации

  • не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М и др., и используемых совместно с ними реле времени, при этом мощность, потребляемая на минимальной уставке диапазона, не более 2 ВА;
  • в одном реле два функциональных элемента –
    измерительный орган тока и орган выдержки времени, что позволяет выполнить
    на основе реле полноценную двухфазную МТЗ; стоимость реле сравнима со стоимостью двух заменяемых электромеханических и меньше стоимости двух электронных аналогов;
  • РСТ-40В выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладаетвысокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом);
  • коммутационная способность контактов реле позволяет действовать непосред­­­­­ственно на отключающую катушку выключателей;
  • настройка реле требует всего одной операции по настройке шкалы уставок.
    При этом коэффициент возврата не менее 0,9 получается автоматически;
    • Реле сертифицировано (РОСС RU.ME81.H00500).
  • не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М и др., и используемых совместно с ними реле времени, при этом мощность, потребляемая на минимальной уставке диапазона, не более 2 ВА;
  • в одном реле два функциональных элемента –
    измерительный орган тока и орган выдержки времени, что позволяет выполнить
    на основе реле полноценную двухфазную МТЗ; стоимость реле сравнима со стоимостью двух заменяемых электромеханических и меньше стоимости двух электронных аналогов;
  • РСТ-40В выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладаетвысокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом);
  • коммутационная способность контактов реле позволяет действовать непосред­­­­­ственно на отключающую катушку выключателей;
  • настройка реле требует всего одной операции по настройке шкалы уставок.
    При этом коэффициент возврата не менее 0,9 получается автоматически;
    • Реле сертифицировано (РОСС RU.ME81.H00500).
  • Вид климатического исполнения реле - УХЛ, категория размещения 4 по ГОСТ 15150.
  • Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °C.
  • Вибрационные нагрузки в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1)
  • Реле устойчивы к воздействию помех жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.

Технические характеристики реле:

  1. Коэффициент возврата реле – не менее 0,9;
  2. Собственное время срабатывания токового органа, с не более: 0,05 с, при токе 1,2 Iср; 0,02 с, при токе 3 Iср;
  3. Время размыкания замыкающего контакта при уменьшении тока с 10 тока срабатывания до нуля – не более 0,06 с.
  4. Погрешности параметров реле приведены таблице:
Параметр
Основная погрешность, не более %
Дополнительная погрешность, не более %
при изменении температуры в рабочем диапазоне
при изменении частоты на ±3 Гц
Ток срабатывания* ±10 ±10 ±3
Время срабатывания ±5 ±5 ±3

* Примечание: Перемещением указателя срабатывания в пределах шкалы возможна настройка тока срабатывания реле с точностью до ±2%.

  1. Реле выдерживают без повреждений ток: длительно – 1,1Iном; в течение 1с – 10Iном.

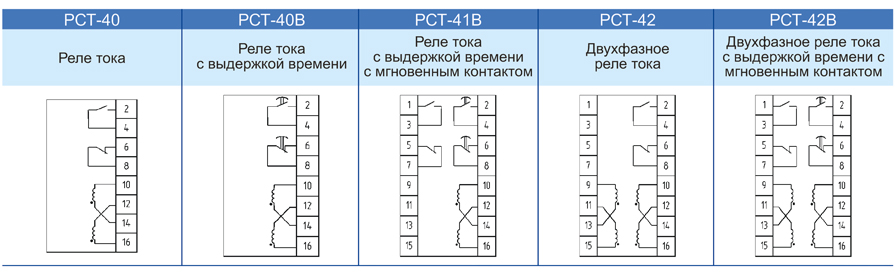

  2. Исполнения выходных контактов – 1з1р средней мощности. Для остальных реле приведены в таблице:
  3.
Усл. обозначение
0
1
2
3
4
5
тип контактов
нет реле
1з1р
2з
2р
1п
1п
средней мощности
усиленные

Параметры выходных контактов приведены в таблице:

Контакты
Коммутируемая мощность
Ток отключ. не более, А
Дополнительно допустимый ток, А
Коммутац. износостойкость, циклов
250 В перем. тока при cos φ>0,5, ВА
220 В пост. тока для τ< 0,005 с, Вт
Усиленные
600
40
10
16
12500
Средней мощности
300
20
5
8
12500
  1. Реле выполнены в унифицированном корпусе «СУРА» I габарита.
  2. Масса, не более – 2,0 кг.

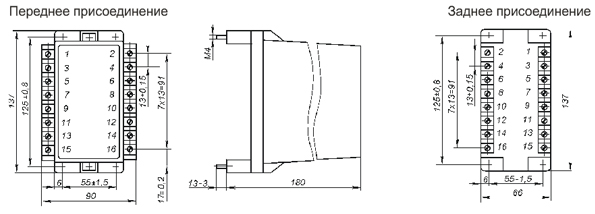

Габаритые и присоединительные размеры


При заказе необходимо указать:

  1. тип реле,
  2. максимальную уставку по току срабатывания,
  3. обозначение диапазона установок по времени (для РСТ-40В, РСТ-41В, РСТ-42В)
  4. обозначение типов выходных контактов (для РСТ-41В, РСТ-42В)
  5. вид присоединения внешних проводников (переднее - 1, заднее - 5)
  6. климатическое исполнение (УХЛ4).

Пример заказа

РСТ-40-0,6-1-УХЛ4 - однофазное реле с диапазоном установок по току 0,5...2 А, с передним присоединением.

РСТ-42В-02-03-21-5-УХЛ4 - двухфазное реле с диапазоном установок по току 0,5...2 А, с диапазоном выдержек времени 0,05...3,15 с, с мгновенными контактами 2з и замедленными контактами 1з1р, с задним присоединением, с климатическим исполнением УХЛ4.
