РСТ-110

Реле применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от – 40 до + 55°С.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3g и в диапазоне частот 15 – 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.

Технические параметры

  1. Номинальное напряжение питания ~220 В, =220В;
  2. Номинальная частота 50 Гц;
  3. Исполнения реле по диапазонам уставок по току:

    Обозначение реле

    Класс точности

    Диапазон уставок по току, А

    Номинальный ток, А

    Потребляемая мощность на минимальной уставке диапазона, ВА, не более

    РСТ-110-0,2

    7,5

    0,05 – 0,2075

    0,4

    0,1

    РСТ-110-0,6

    5

    0,15 - 0,6225

    6,3

    0,1

    РСТ-110-2

    5

    0,5 - 2,075

    6,3

    0,1

    РСТ-110-6

    5

    1,5 - 6,225

    10

    0,2

    РСТ-110-20

    5

    5 - 20,75

    16

    0,2

    РСТ-110-60

    5

    15 - 62,25

    16

    0,8

    РСТ-110-120

    5

    30 - 124,5

    16

    2,4

  4. Коэффициент возврата реле не менее 0,9;
  5. Время срабатывания реле при токе 1,2 Iср не более 0,06 с;
  6. Параметры выходных контактов приведены в таблице:

    Коммутируемая мощность

    Ток отключ. не более, А

    Длительно допустимый ток, А

    Коммутац. Износостойкость, циклов

    Механическая износостойкость, циклов

    ~250 В при cosφ > 0,4, ВА =220 В для τ < 0,02 с, Вт

    250

    30

    5

    8

    12500

    100 000
  7. Потребляемая мощность по цепи питания не более 3 Вт(ВА);
  8. Масса реле, не более 1,5 кг.

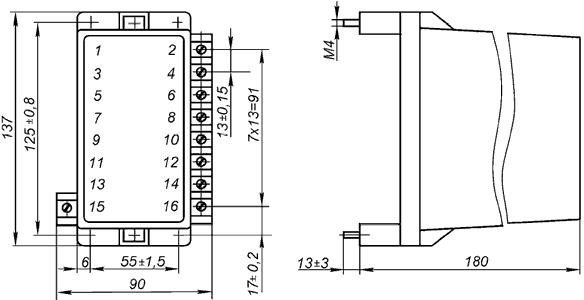

Габаритные и установочные размеры:

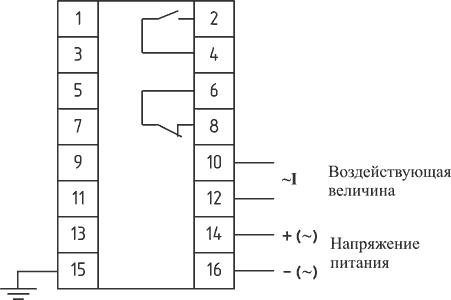

Схема подключения прерывателей:
