Полупроводниковый нуль-индикатор со встроенным блоком питания РС-237М

Нуль-индикатор РС-237М предназначен для применения в схемах сравнения панелей релейной защиты (ПЗ-2, ПЗ-5, ЭПЗ-1636) вместо магнитоэлектрических реле (МЭР) типа М237/054, М237/055.

РС-237М устанавливается на штатное место вместо МЭР и не требует дополнительного монтажа кроме подключения проводов питания к клеммам оперативного напряжения.

В отличие от магнитоэлектрических реле у РС-237М практически отсутствует вибрация и залипание контактов. РС-237М обладает повышенной устойчивостью к вибрации и ударам.

Технические характеристики.

1. Напряжение питания номинальное = 220 В;
2. Рабочее напряжение питания = 88…242 В;
3. Реле не срабатывают ложно при подаче и снятии оперативного питания.
4. Напряжение срабатывания:
РС-237М/054 30 мВ,
РС-237М/055 150 мB;
5. Основная погрешность параметра срабатывания не более +/-20%;
6. Время срабатывания при подаче сигнала от 0 до 0,5В:
РС-237М/054 не более 30 мс,
РС-237М/055 не более 200 мс;
7. Исполнение выходных контактов:
реле «срабатывание» 1з,
реле «готовность» 1п;
8. Параметры выходных контактов:
- коммутационная способность в цепях постоянного тока при напряжении 12 – 220 В и постоянной времени цепи не более 0,005 с 10 Вт;
- минимальный ток контактов при напряжении не ниже 60 В 0,005 А;
- длительно допустимый ток контактов 2 А;
- коммутационная износостойкость не менее 12500 циклов;
- механическая износостойкость 100000 циклов;
9. Интервал рабочих температур от -20 до +55 oС;
10. Масса не более 0,2 кг.

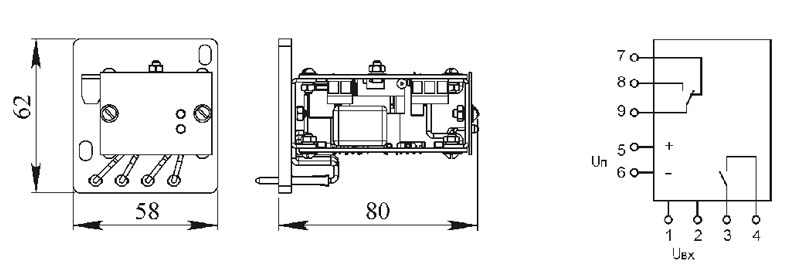

Схема подключения и габаритные размеры реле


Пример заказа

РС-237М/055 - полупроводниковый нуль-индикатор со встроенным блоком питания взамен магнитолектрического реле М237/055.
