ППБР-1, ППБР-2, ППБР-2С

Прерыватели питания бесконтактные типа ППБР-1, ППБР-2, ППБР-2С

Прерыватели питания бесконтактные типа ППБР-1, ППБР-2, ППБР-2С, являющиеся аналогом прерывателей типа ППБ-1, 2, которые выпускал завод Средазэлектроаппарат (Узбекистан).

-прерыватели предназначены для питания ламп сигнализации или “мигающего света”.

-прерыватели используются в щитах постоянного тока типа ПСН-1200, ПВУ11/1, ШТЭ-8700, РТЗО-88М и др.

-назначение выводов, габаритные и установочные размеры прерывателей полностью соответствуют прерывателям ППБ-1, 2.

-наша продукция поставляется: «ЧЭАЗ» г. Чебоксары, «Электрощит» г. Самара, «Элтерм» г. Псков, «Низковольтник» г. Октябрьский и другие предприятия России, Украины и Белоруссии.

Краткая техническая информация:

	Тип	ППБР-1	ППБР-2	ППБР-2с
1.	Номинальное напряжение питания*, В	~ 220 (50Гц)	= 110, 220	= 110, 220
2.	Минимальный ток нагрузки, А	0,01	0,1	0,01
3.	Максимальный ток нагрузки, А	2	2	1
4.	Номинальная частота прерываний, Гц	0,8; 1,3 (определяется перемычкой)
5.	Допустимое напряжение для электрической изоляции, не более, В	2000
6.	Сопротивление изоляции при 20 °С, Мом	20
7.	Масса, не более, кг	0,5

* - по желанию заказчика возможно изготовление на другое номинальное напряжение питания.

Прерыватели (ППБР-1, ППБР-2с) допускают работу с маломощными лампами типа СКЛ и др.

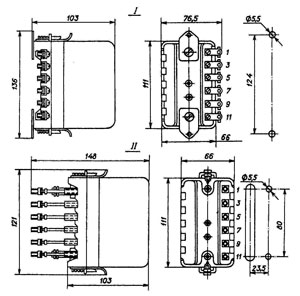

Габаритные и установочные размеры:

I – переднее присоединение; II – заднее присоединение.

Схема подключения прерывателей

А - автоматический выключатель

с Iном расц=2,5 А;

П - перемычка;

R1н, R2н - нагрузка ;

R - сопротивление ограничивающее
