Реле полупроводниковое фотоуправляемое «РПФ-01»

Назначение

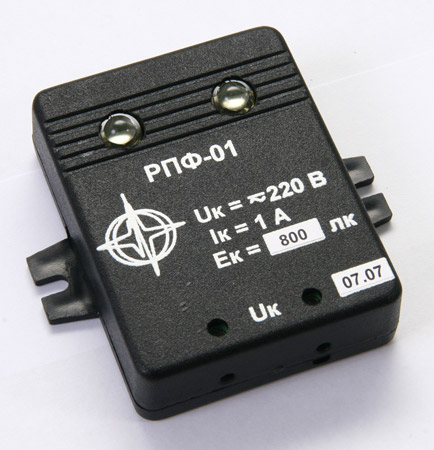

Реле полупроводниковое фотоуправляемое типа «РПФ-01» предназначено для  использования в качестве датчика исполнительного органа в устройствах автоматики быстродействующих    дуговых  защит  закрытых   распределительных устройств 6/10 кВ, а также в устройствах охранной, пожарной и охранно-пожарной сигнализации.
Реле представляет собой неполярный двухполюсник, включаемый последовательно с нагрузкой, не требующий цепей питания. Подключение внешних проводников к «РПФ-01» осуществляется посредством винтовых клеммных соединителей.
Реле обеспечивает коммутацию (замыкание) цепей постоянного, пульсирующего (выпрямленного) и переменного токов при увеличении плотности светового потока по фоточувствительной поверхности
до заданного уровня пороговой освещенности.
При использовании «РПФ-01» в цепях постоянного тока его принцип действия аналогичен работе фототиристора: после достижения освещенности порога срабатывания реле срабатывает и его выходной ключ остается в замкнутом состоянии. Для приведения реле в исходное состояние необходимо кратковременно разорвать цепь нагрузки.
При использовании  «РПФ-01» в цепях переменного (выпрямленного) тока обеспечивается его автоматический возврат в исходное состояние после исчезновения фактора, вызвавшего срабатывание (уменьшения светового потока).

Общие технические характеристики


Максимальное коммутируемое напряжение, В

275

Максимальный коммутируемый ток, А

2

Пороговая освещенность срабатывания (оговаривается при заказе), лк

от 500 до 10000

Ток утечки в закрытом состоянии, мА

не более 0,1

Падение напряжения на выходном ключе при Uк=220В Iнагр=1А, В

не более 3,0

Время срабатывания, с

не более 0,1

Диапазон рабочих температур, оС

от минус 10 до плюс 55

Масса устройства, г

не более 50

Структурная схема "РПФ-01"
