Назначение

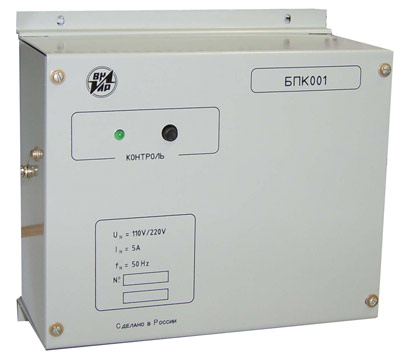

Блок питания комбинированный «БПК-001» предназначен для обеспечения бесперебойным питанием устройств РЗА на энергообъектах с переменным оперативным током не оснащенных источниками гарантированного напряжения.
При наличии напряжения собственных нужд (~110В либо ~220В) питание устройств РЗА (далее - нагрузки) осуществляется по входным цепям напряжения. При отсутствии оперативного напряжения (исчезновении вследствие близкого КЗ) блок осуществляет преобразование вторичных токов измерительных трансформаторов тока защищаемого присоединения в выходное напряжение, используемое для питания нагрузки.
В состав «БПК-001» входит схема регулирования, которая обеспечивает ограничение выходного напряжения блока на уровне 280 … 300В. Ввод в работу схемы регулирования осуществляется автоматически при наличии входного тока либо при входном напряжении, превышающем номинальное значение, при этом происходит включение зеленого светодиода на лицевой панели блока. Наличие выходного напряжения (по включенному состоянию зеленого светодиода) при выведенной из работы схеме регулирования можно проконтролировать нажатием кнопки «Контроль» (не более чем на 5 с).

Общие технические характеристики

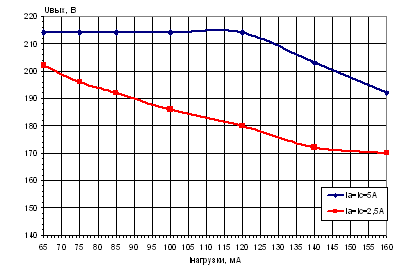

Рис.1 Зависимость выходного напряжения «БПК-001» от потребляемого тока нагрузки
Рис.2 Зависимость потребляемой «БПК-001» мощности от входного тока при типовых значениях нагрузки (~Uпит=0)

Структурная схема "БПК-001"
