Назначение

Программный комплекс разработан для применения в службах релейной защиты и автоматики предприятий электроэнергетики. Внедрение комплекса обеспечивает централизацию информации службы и филиалов, автоматизацию электротехн

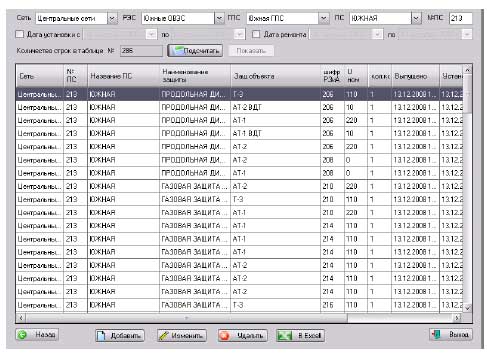

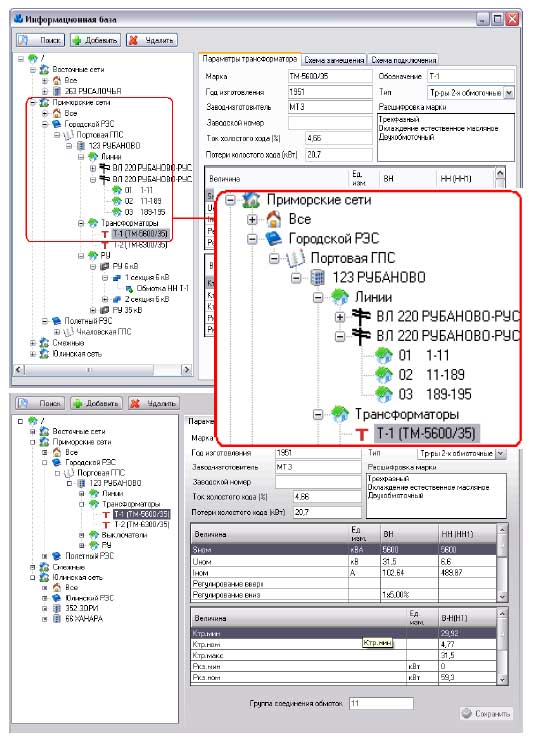

Основные функции системы Информационно-справочная система

позволяет быстро получить интересующие Вас параметры, как хранимые в БД, так и рассчитываемые на их основе:

• организационная структура объектов предприятия
• параметры первичного оборудования ПС:
  • трансформаторы и автотрансформаторы
  • токоограничивающие реакторы
  • регулировочные трансформаторы
  • распределительные устройства и секций шин
• параметры ВЛ:
  • участки однородности и принадлежности
  • поопорные ведомости
• схема соединения
• параметры схем замещения
• параметры установленных устройств РЗА
  • вид устройства
  • дата установки
  • даты проверок
• ВЧ-каналы защит
• персонал СРЗА

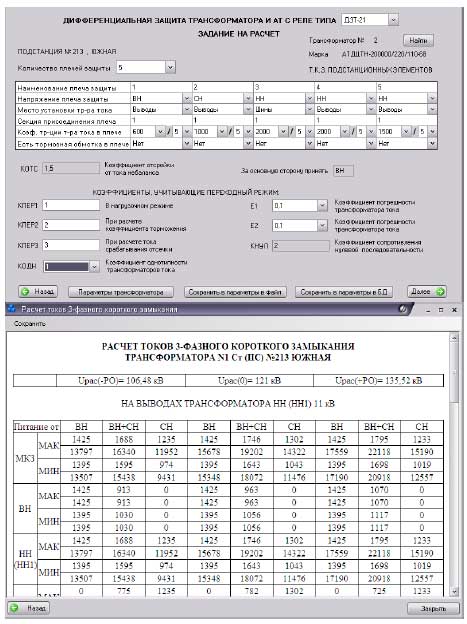

Модули электротехнических расчетов позволяют автоматически провести сложные расчеты:

• токов короткого замыкания в пределах подстанции (автоматический расчет ТКЗ в максимальном и минимальном режимах с учетом РПН трансформатора)
• уставок защит на э/м элементной базе
  • ДЗТ
  • ДЗО
  • ДЗР
• уставок МТЗ
• токов и напряжений при различных видах коротких замыканий в узлах сети с возможностью учета подрежима с подключенными, измененными и отключенными ветвями

Модуль «Статистические задачи» позволяет:

• классифицировать устройства РЗА:
  • виды реализованных функций защит и автоматики
  • элементная база
  • предприятие-изготовитель
  • период технического обслуживания
• вести учет устройств РЗА
  • защищаемый объект
  • количество устройств
  • срок службы
  • индивидуальный период ТО
  • даты производства, установки, последнего технического обслуживания
• контролировать изменение списка устройств
• учитывать и классифицировать действия защит при аварийных отключениях:
  • учет отключений - диспетчерский рапорт
  • очередность действия защит
  • правильность и классификация действия
  • детальная классификация неправильных действий

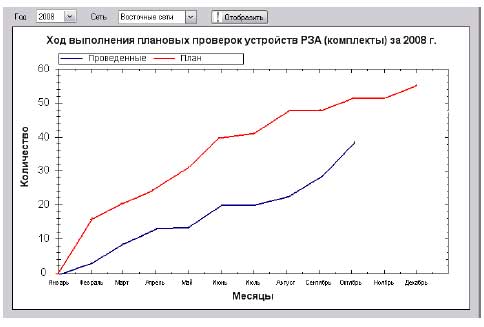

• планировать и контролировать проведение плановых профилактических работ:
  • первичный контроль (К1)
  • профилактический контроль и восстановление
  • опробование

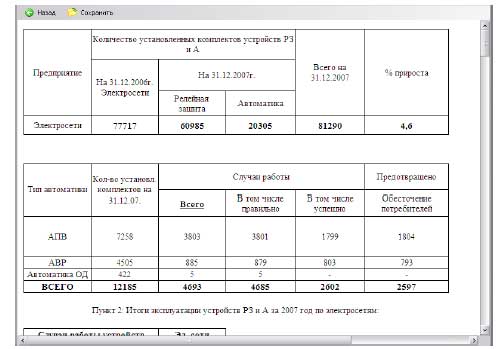

• автоматически составлять отчеты:
  • Анализ работы РЗА
  • Анализ неправильных действий РЗА
  • Форма 17-энерго
  • Форма 18-энерго
  • Годовой отчет по РЗ
  • Годовой отчет по автоматике

В данном проспекте представлен базовый набор функций, по желанию заказчика могут быть добавлены другие модули, в том числе и разработанные для конкретного предприятия.

Исследовательский центр «Бреслер» занимается разработкой программного обеспечения для нужд служб релейной защиты и автоматики с 2005 года. Нашими заказчиками являются ОАО «ФСК ЕЭС» и ОАО «МОЭСК».
