* — в настоящее время модификация шкафа микропроцессорной защиты ошиновки на пять присоединений типа «БРЕСЛЕР ШШ 2310.05» находится в разработке.

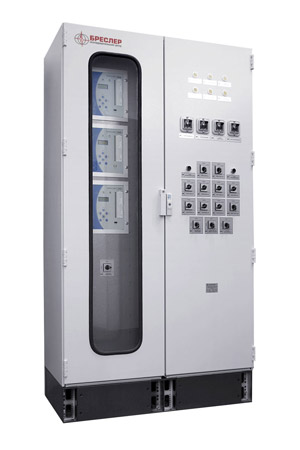

Шкаф защиты типа «БРЕСЛЕР ШШ 2310.14(05)» предназначен для защиты ошиновок и небольших шин от повреждений и выполнения функции устройства резервирования отказа выключателей присоединений. Максимальное число ТТ присоединений – не более 4(5) на одну дифференциальную зону.

Область применения

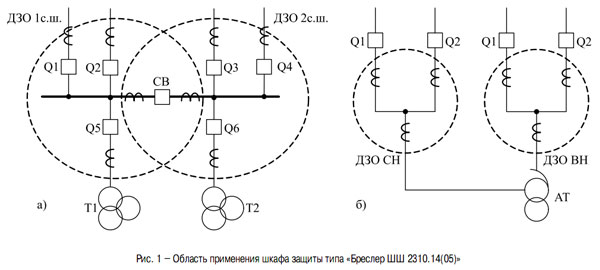

• схема РУ типа «мостик» (рис. 1а), «четырехугольник» и др.;
• ошиновка АТ и трансформаторов (рис. 1б);
• в качестве продольной дифференциальной защиты реакторов.

Дифференциальная токовая защита ошиновки

• Одна трехфазная дифференциальная зона защиты
• Цифровое выравнивание Kтт
• Пониженные требования к ТТ
• Дополнительный критерий отстройки от внешних КЗ с насыщением ТТ от 2.5 мс
• Типичное время срабатывания по контакту терминала – 10 мс
• Правильная работа при развивающихся КЗ
• Торможение максимальной суммой полуволн
• Контроль исправности токовых цепей
• Логика ручного опробования
• Автоматическое повышение чувствительности в цикле АПВ шин и при ручном опробовании
• Логика запрета АПВ

а)	б)

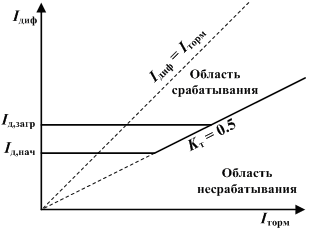

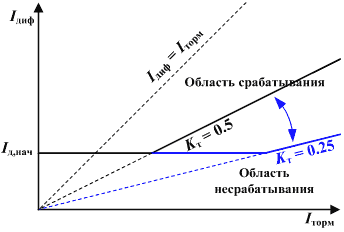

Рисунок 2 – Характеристики срабатывания: а – избирательных органов, б – пускового органа

Рабочие величины:

Уставки, о.е.
Iд,нач	0.4…3.0
Iд,загр	0.4…3.0
Iчто	0.2…3.0
Iобрыв	0.04…0.2

Устройство резервирования отказа выключателя

Предусмотрено для всех выключателей	С действием на «свой» выключатель
Реле тока УРОВ с tвозв <= 20 мс	С контролем РПВ из автоматики
Пуск УРОВ от защит присоединений или от ДЗШ/УРОВ	Правильная работа при «сопутствующих» отказах выключателей
Селективное отключение выключателей системы шин от УРОВ	Логика отключения выключателя удаленного конца присоединения (действие на останов ВЧ ДФЗ, телеотключение и др.)
	Возможность выбора отключения от УРОВ с запретом или без запрета АПВ шин

Характеристики терминала

12 токов, Iном = 1 А и 5 А, длит. 4 Iном, 100 Iном (1 сек.), диапазон измерения 0.05…60 Iном
до 56 дискр. входов и 56 дискр. выходов
Uпит = 110 или 220 В постоянного тока
Регистратор анормальных режимов:	Связь с АСУ
12 токов, 3 диф. тока	МЭК 60870-5-103
до 176 дискретных сигналов
До 100 записей длительностью до 10 сек.
fд = 1000 Гц
