Шкаф «Бреслер ШЛ 2606.ХХ» ступенчатых защит и автоматики управления выключателем 110–220 кВ с ТАПВ
Обзор устройства

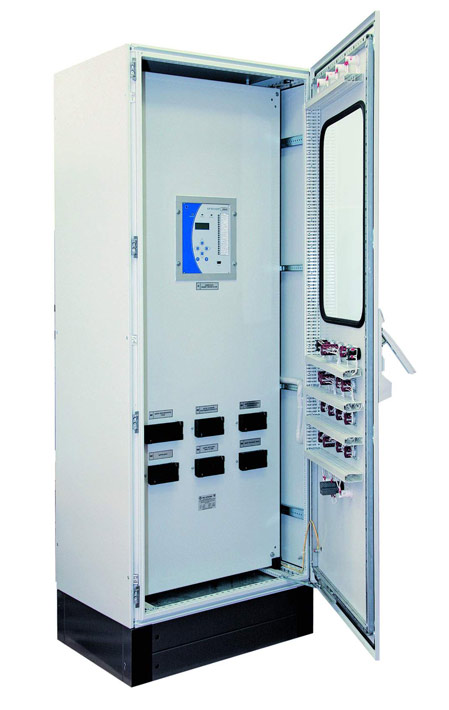

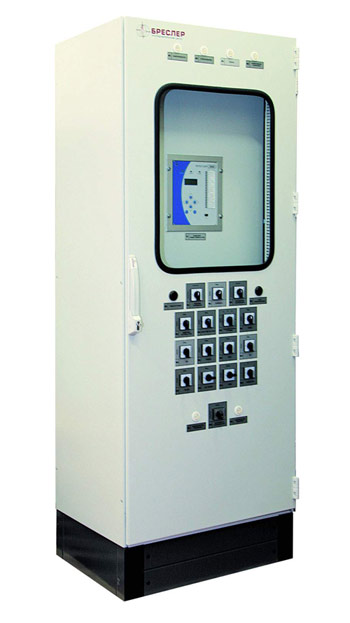

Устройство защиты типа «Бреслер ШЛ 2606.ХХ» содержит комплект ступенчатых защит и автоматику управления выключателем. Устройство предназначено для защиты воздушных и кабельных двухконцевых и многоконцевых линий электропередачи, трансформаторов, выполнения делительной защиты и защиты опробования.
Защиты, входящие в состав устройства, обеспечивают селективное отключение повреждений в защищаемом объекте, а также резервирование защит смежных участков.
Автоматика управления выключателем формирует сигналы на включение и отключение выключателя по командам, приходящим от защит и устройств телемеханики или ключа дистанционного управления.
Устройство может управлять выключателем присоединения, обходным, секционным и шиносоединительным выключателями, с трехфазным или пофазным управлением.
Устройство защиты типа «Бреслер ШЛ 2606.ХХ» соответствует требованиям технических условий ТУ 3433-009-54080722-2005.
Защищаемые объекты:
- Линии электропередачи 110–220 кВ с ответвительны- ми подстанциями и без них, оборудованные устройства- ми трехфазного автоматического повторного включения (ТАПВ).
- Линии электропередачи 110–220 кВ внешнего электро- снабжения тяговой нагрузки.
- Трансформаторы 110–220 кВ и автотрансформаторы 220/110 кВ.
Функции защиты:
- пятиступенчатая дистанционная защита (ДЗ) от междуфаз- ных и земляных замыканий с логикой высокочастотного телеускорения (блокировки), местным ручным и автомати- ческим ускорением;
- восьмиступенчатая токовая направленная защита нулевой последовательности (ТНЗНП) с логикой высокочастотного телеускорения (блокировки), местным ручным и автомати- ческим ускорением;
- токовая отсечка (ТО);
- двухступенчатая ненаправленная максимальная токовая за- щита (МТЗ);
- функция резервирования отказа выключателя (УРОВ);
- контроль исправности измерительных цепей тока и напря- жения. Функции автоматики:
-
однократное или двукратное трёхфазное автоматическое повторное включение присоединения, однократное трёх- фазное автоматическое повторное включение шин:
-
- с контролем напряжения на присоединении и шинах; - с контролем (ожиданием) синхронизма; - с улавливанием синхронизма.
- трёхступенчатая автоматическая разгрузка при перегрузке по току (тепловая защита линии);
- автоматическая частотная разгрузка с частотным АПВ.
Защита и автоматика управления выключателем:
- защита от непереключения фаз и неполнофазного режима;
- защита электромагнитов выключателя от длительного протекания тока;
- местное/дистанционное управление выключателем;
- контроль затягивания операций включения/отключения;
- диагностика цепей включения и отключения с измерением токов и напряжений в цепях управления;
- контроль цепей управления выключателем;
- расширенная логика блокировок управления выключателем;
- фиксация положения выключателя;
- фиксация несоответствия положения выключателя.
Измерение, регистрация, сигнализация:
- определение расстояния до места повреждения на линии электропередачи;
- календарь и часы реального времени;
- индикация текущих значений токов и напряжений в виде фазных величин и их симметричных составляющих;
- расчет и индикация активной и реактивной мощности приcоединения, частоты, сопротивления;
- осциллографирование токов, напряжений и дискретных сигналов;
- регистрация дискретных событий;
- индикация текущего состояния дискретных входных и выходных сигналов;
- расчет и индикация остаточного механического и коммутационного ресурсов выключателя;
- расчет и индикация длительности отключения выключателя;
- непрерывная проверка функционирования и самодиагностика.
Связь с АСУ ТП, персональным компьютером:
- Разъем для связи с АСУ ТП (на задней панели терминала: тип – RS485, скорость передачи от 9600 до 115200 Кбит/с, максимальное расстояние передачи – 1200 м). Связь с сис- темой АСУ осуществляется в соответствии с международным стандартом IEC 60870-5-103 «Устройства и системы телемеханики – Часть 5-103: Протокол передачи – дополняющий стандарт для информационного обмена с устройс- твами защиты».
- Разъем для операторской связи с персональным компьюте- ром (на передней панели терминала: тип – RS232, скорость передачи — 115200 Кбит/с, максимальное расстояние пе- редачи – 15 м).
- Программа мониторинга и управления терминалами защит серии «Бреслер» – BSCADA.
Устройства выполняются по индивидуальным и типовым проектным решениям в соответствии с картой заказа со следующей функциональностью:
- основные защиты линий;
- ступенчатые защиты присоединений;
- защиты и автоматика управления выключателем.
Наименование |
Диапазон основных уставок |
|
---|---|---|
Исполнение 1 А |
Исполнение 5 А |
|
Аналоговые входы |
||
ИО сопротивления (5 ступени) |
(0,5÷500) Ом |
(0,1÷100) Ом |
Пусковые ИО дистанционной защиты |
||
ИО общего критерия повреждения по току ИО общего критерия повреждения по сопротивлению ИО блокировки при качаниях по току ИО блокировки при качаниях по сопротивлению |
(0,05÷1) Iном (0,5÷500) Ом (0,05÷40) Iном (0,5÷500) Ом |
(0,05÷1) Iном (0,5÷100) Ом (0,05÷40) Iном (0,5÷100) Ом |
ТНЗНП |
||
ИО ТНЗНП (5 ступеней) ИО направления мощности нулевой последовательности ИО направления мощности обратной последовательности ИО блокировки при броске тока намагничивания |
(0,05÷40) Iном |
|
Токовая отсечка |
||
ИО фазного тока ИО тока нулевой последовательности ИО междуфазного тока |
(0,05÷40) Iном (0,05÷40) Iном (0,05÷40) Iном |
|
Максимальная токовая защита (2 ступени) |
||
ИО фазного тока |
(0,05÷ 40) Iном |
|
Защита от обрыва проводника |
||
ТАПВ |
||
ИО АПВ присоединения ИО АПВ шин ИО контроля синхронизма ИО улавливания синхронизма |
(-5÷0) Гц |
|
Блокировка при неисправности цепей напряжения (БНН) |
||
УРОВ |
(0,05÷2) Iном |
|
Автоматическая частотная разгрузка |
||
ИО отклонения частоты от номинальной ИО скорости изменения частоты |
(0,05÷5) Гц (-5÷0,5) Гц/с |
Диапазоны регулирования уставок и диапазоны измерений:
1) ИО сопротивления (0,5÷500) Ом (Iном=1 А)
(0,1÷100) Ом (Iном=5 А)
2) ИО тока (0,05÷40) I ном
3) ИО напряжения (0,025÷1) U ном
