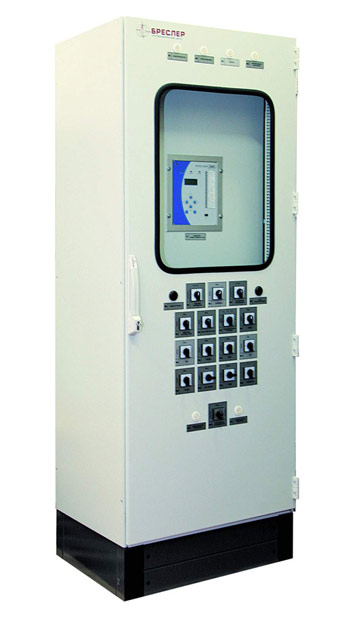

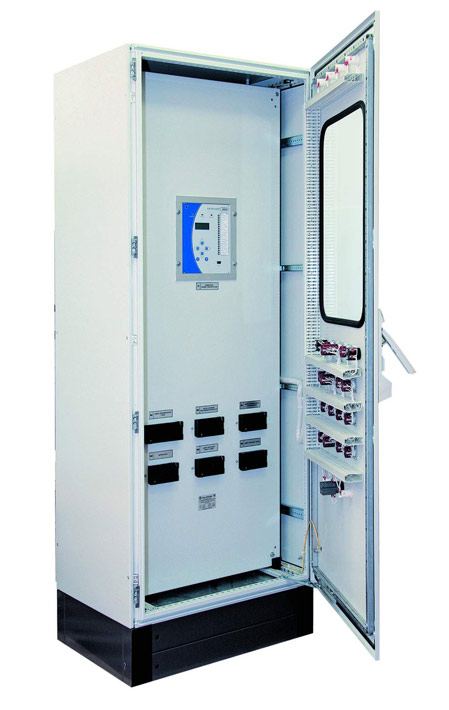

Шкаф «БРЕСЛЕР ШЛ 2606.17» защиты линии и автоматики управления выключателем для линий 6–35 кВ с ТАПВ
Обзор устройства
Устройство защиты «Бреслер ШЛ 2606.17» содержит комплект защит линии и автоматику управления выключателем.
Устройство предназначено для защиты линий электропередачи 6–35 кВ. Шкаф является функциональным аналогом электромеханических панелей ПЗ-152, ПЗ-153, ПЗ-3, ПЗ-4 и может использоваться в качестве их замены.
Защиты, входящие в состав устройства, обеспечивают селективное отключение повреждений в защищаемой линии, а также резервирование защит смежных участков при повреждении в зоне действия резервных ступеней защиты.
Автоматика управления выключателем формирует сигналы на включение и отключение выключателя по командам, приходящим от защит и устройств телемеханики или ключа дистанционного управления.
Устройство защиты типа «Бреслер ШЛ 2606.17» соответствует требованиям технических условий ТУ 3433-009-54080722-05.
Защищаемые объекты:
- линии электропередачи 6–35 кВ с ответвительными под- станциями и без них, оборудованные устройствами трехфазного автоматического повторного включения (ТАПВ);
- линии электропередачи 6–35 кВ внешнего электроснабжения тяговой нагрузки.
Функции защиты:
- четырехступенчатая дистанционная защита (ДЗ) с пуском по току и напряжению (три ступени выполняют защиту от междуфазных и двойных замыканий на землю, одна ступень предназначена для выполнений функций защиты дальнего резервирования). Для совместимости с электромеханическими защитами характеристики срабатывания реле сопротивления могут быть круговыми;
- токовые пусковые органы дистанционной защиты;
- двухступенчатая максимальная токовая защита (МТЗ) с возможностью выбора режима направленности;
- модуль автоматического и оперативного ускорения любой из ступеней МТЗ и ДЗ с контролем и без контроля направленности;
- ненаправленная фазная и междуфазная токовая отсечка (ТО);
- токовая отсечка нулевой последовательности (ТОНП);
- токовая блокировка при качаниях (БК I);
- блокировка при неисправности цепей напряжения (БНН);
- защита от обрыва фаз (ЗОФ). Функции автоматики:
-
однократное или двукратное ТАПВ линии, однократное ТАПВ шин:
- с контролем напряжения на линии и шинах;
- с контролем синхронизма;
- трехступенчатая автоматическая разгрузка при перегрузке по току (тепловая защита линии). Функции управления:
- местное/дистанционное управление выключателем;
- контроль исправности измерительных цепей тока и напряжения.
Защиты выключателя:
- устройство резервирования при отказе выключателя;
- защита электромагнитов выключателя от протекания длительного тока.
Автоматика управления выключателем:
- контроль цепей управления выключателем;
- узел включения выключателя;
- узел отключения выключателя;
- узел фиксации положения выключателя;
- узел фиксации несоответствия положения выключателя.
Измерение, регистрация, сигнализация:
- определение расстояния до места повреждения;
- календарь и часы реального времени;
- индикация текущих значений токов и напряжений в виде
фазных величин или их симметричных составляющих;
- расчет и индикация активной и реактивной мощности линии, частоты, сопротивления;
- осциллографирование токов, напряжений и дискретных сигналов;
- индикация текущего состояния дискретных входных и выходных сигналов;
- непрерывная проверка функционирования и самодиагностика.
Связь с АСУ ТП, персональным компьютером:
- Два разъема для связи с АСУ ТП (на задней панели терминала: тип RS 485, скорость передачи от 9 600 до 115 200 Кбит/с, максимальное расстояние передачи 1 200 м). Связь с системой АСУ осуществляется в соответствии с международным стандартом IEC 60870-5-103 «Устройства и системы телемеханики Часть 5–103: Протокол передачи – дополняющий стандарт для информационного обмена с устройствами защиты».
- Разъем для связи с персональным компьютером (на передней панели терминала: тип – RS 232, скорость передачи – 115 200 Кбит/с, максимальное расстояние передачи – 15 м).
- Программа мониторинга и управления терминалами защит серии «Бреслер» – BSCADA.
Наименование |
Диапазон основных уставок |
|
---|---|---|
Исполнение 1 А |
Исполнение 5 А |
|
Аналоговые входы |
||
ИО сопротивления (4 ступени) |
(0,5÷500) Ом |
(0,1÷100) Ом |
Пусковые ИО дистанционной защиты |
||
ИО пусковых модулей по току ИО избирателя поврежденных фаз ИО блокировки при качаниях по току |
(0,05÷40) I ном (0,5÷500) Ом (0,05÷1) I ном |
(0,05÷40) I ном (0,1÷100) Ом (0,05÷1) I ном |
Токовая отсечка |
||
ИО фазного тока ИО тока нулевой последовательности ИО междуфазного тока |
(0,05÷40) I ном (0,05÷40) I ном (0,05÷40) I ном |
|
Максимальная токовая защита (2 ступени) |
||
ИО фазного тока |
(0,05÷40) I ном |
|
Защита от обрыва фаз |
||
ТАПВ |
||
ИО АПВ линии ИО АПВ шин ИО контроля синхронизма ИО фазирования |
||
ЧАПВ |
||
ИО отклонения частоты от номинальной |
(-5÷0) Гц |
|
Блокировка при неисправности цепей напряжения (БНН) |
||
УРОВ |
||
ИО фазного тока |
(0,05÷2) I ном |
Диапазоны регулирования уставок и диапазоны измерений:
1) ИО тока (0,05÷50) Iном
2) ИО напряжения (0,02÷2) Uном
3) Выдержки времени сигнализации (0,5÷30) C
