Реле защиты двигателя серии РДЦ-01-057 с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты:

 - РДЦ-01-057-1, РДЦ-01-057-2, РДЦ-01-057-3:  трехфазных асинхронных электродвигателей напряженим 0,4 кВ, а так же высоковольтных двигателей 6/10 кВ;

- РДЦ-01-057-4, РДЦ-01-057-5: высоковольтных электродвигателей 6/10 кВ.

Реле имеют следующие виды защиты от последствий:

     - коротких замыканий (токовая отсечка);**

    - перегрузок по току;

    - асимметрии нагрузки (фазы А и С или фазы А, В и С*);
    - работы с недогрузкой (по фазам А и С или по фазам А, В и С*);
    - блокировки ротора;
    - однофазных замыканий на землю (ЗНЗ) по току нулевой последовательности (3Io);
    - превышения питающего напряжения двигателя;
    - понижения питающего напряжения двигателя;
    - неправильного чередования фаз;
    - залипания контактов пускателя двигателя*.

* только РДЦ-01-057-1, РДЦ-01-057-2, РДЦ-01-057-3;   ** только РДЦ-01-057-4, РДЦ-01-057-5.

По наличию или отсутствию оперативного напряжения, конролю напряжения сети двигателя реле имеют исполнения:

 Исполнение

Оперативное

питание реле

Конроль линейного

напряжения питания

двигателя

Контроль тока

двигателя

РДЦ-01-057-1

Однофазное, AC/DC

100, 110, 220В, 50 Гц

нет

а) по фазе A и C,

контроль 3I0 при

подключении

внешнего ТТ нулевой

последовательности;

б) по фазе A, C;

в) по фазе A, B, C.

РДЦ-01-057-2

нет

3х100 В, 50 Гц,

3х1380 В, 50 Гц

РДЦ-01-057-3

Однофазное, AC/DC

100, 110, 220В, 50 Гц

РДЦ-01-057-4

Однофазное, AC/DC

100, 220В, 50 Гц

нет

а) по фазе A и C,

контроль 3I0 при

подключении

внешнего ТТ нулевой

последовательности;

б) по фазе A, C.

РДЦ-01-057-5

Однофазное, AC/DC

100, 220В, 50 Гц

3х100 В, 50 Гц

    Реле имеют возможность отключать действие следующих функций:
        - защиту по максимальному напряжению (кроме РДЦ-01-057-1, РДЦ-01-057-4);
        - защиту по минимальному напряжению (кроме РДЦ-01-057-1, РДЦ-01-057-4);
        - защиту по холостому /сухому/ ходу;
        - защиту по асимметрии токов;

        - защиту по блокировке ротора;
        - токовую отсечку;
        - защиту от замыкания на землю;
        - защиту от неправильного чередования фаз (кроме РДЦ-01-057-1, РДЦ-01-057-4).

    Реле конфигурируются для работы в одном из трех режимов:
1) контроль токов в фазах А и С и 3Io;
2) контроль токов в фазах А,В,С (кроме РДЦ-01-057-1, РДЦ-01-057-4);
3) контроль токов в фазах А и С.

Одновременно, кроме защитных функций, реле имеют возможность мониторинга:

- потребляемого тока по фазе (IA, IC), 3I0 или (IA, IB, IC)*;

- частоты сети;

- моторесурса;

- линейного напряжения в сети (UAB, UBC, UCA) (исполнения с контролем напряжения).

Реле изготавливаются в климатических исполнениях У категории 3 по ГОСТ 15150-69 для поставок в районы с умеренным и холодным климатом, и в исполнении Т категории 3 по ГОСТ 15150-69 для поставок на экспорт в районы с тропическим климатом.

Основные технические характеристики:

    Измерительные токовые цепи реле предусмотрены для прямого включения в сеть на номинальный ток до 5 А (для сетей 380 В, кроме РДЦ-01-057-1, -2, -3) или через внешние внешние измерительные трансформаторы тока с коэффициентом трансформации в диапазоне (5/5…1000/5) и рекомендуемым классом точности 0,5.
    Конструкция реле обеспечивает установку выступающим монтажом с передним присоединением проводов.

 Электропитание
 Номинальное однофазное оперативное напряжения питания реле Uном.оп.
(кроме РДЦ-01-057-2)		 AC/DC 100, 110*, 220 В
 Номинальная частота 50 Гц
 Потребляемая мощность, не более 5 ВА
 Номинальные входные сигналы
 Входной номинальный переменный ток фаз А и С или А,В,С*, Iн 5 А
 Номинальный ток 3I0, IН3I0 1 А
 Номинальные входное линейное трехфазное напряжение контролируемой сети Uном 100 В, 380* В
 Средняя основная погрешность измерения напряжения 2,5 %
 Средняя основная погрешность измерения тока двигателя ±2,5 / 5 %
 Уставки защит по напряжению
 Уставка входного номинального линейного трехфазного напряжения Uном,
переменного тока частотой 50 Гц		 100В, 280*В, 6кВ, 10кВ
 Уставка максимального напряжения Uмакс (110...125) %Uном    /ОТКЛ
 Уставка максимального напряжения Uмин (70...95) % Uном      / ОТКЛ
 Уставки защит по току
 Коэффициент трансформации внешнего ТТ фаз, Ктф (1...200)
 Уставка номинального тока двигателя Iном (1...990) А
 Коэффициент трансормации внешнего ТТ 3Io, Kт, 3Io (1...100)
 Порог срабатывания звена холостого (сухого) хода (20...85) % Iном      / ОТКЛ
 Ассиметрия тока нагрузки Iасим (20...55) % Iраб      / ОТКЛ
 Блокировка ротора по току (1,1...6,0) Iном        / ОТКЛ
 Уставка тока ЗНЗ (первичные значения), А (0,02...1) Kт 3Io      / ОТКЛ
 Гистерезис по току срабатывания 5%
 Уставка уровня токовой отсечки, Iто** (6...10) Iном **
 Уставки временных параметров
 Время запуска электродвигателя tзап (1...25) с*, (1...99) с**
 Задержка срабатывания звена холостого (сухого) хода tзад.хх (0,1...30) мин
 Задержка срабатывания звена тока (IАСИМ, обрыв фаз), tАС (1...255) с
 Задержка при замыкании на землю tЗНЗ (0,1...99,9) с
 Задержка при блокировке ротора tБР (0,1...99,9) с
 Задержка срабатывания звена напряжения (UМАКС, UМИН), tU (1...999) с
 Количество автоматических повторных пусков после аварийного отключения по току* (0...5)*
 Задержки автоматических повторных пусков после аварийного отключения по току tАПВ* (0,1...99,9) мин*
 Задержка токовой отсечки** (50...100) мс **
 Выходные промежуточные реле
 Промежуточное реле защит по току  1 перекл. контакт
 Промежуточное реле защит по напряжению  1 перекл. контакт
 Габаритные и установочные размеры реле ВхШхГ  85 х 140 х 137 мм

 * только РДЦ-01-057-1,  РДЦ-01-057-2,  РДЦ-01-057-3;   ** только РДЦ-01-057-4,  РДЦ-01-057-5.

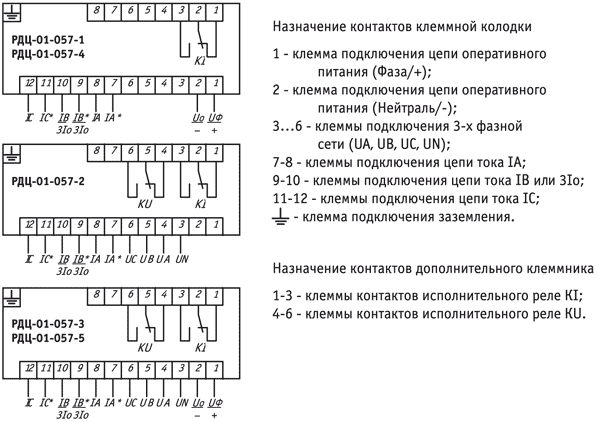

Назначение выходных реле

KI - выходное реле - срабатывает по току перегрузки, сухому ходу, асимметрии тока, замыкании на землю.

KU - выходное реле - срабатывает по контролируемому напряжению (превышение, понижение).

 При превышении аварийных уставок по току, включается таймер задержки на отключение и мигающая индикация красным цветом соответствую.щего светодиода. Если за установленное время контролируемые параметры с учетом гистерезиса не возвращаются в допустимые пределы, срабатывает выходное реле KI (подается команда на отключение высоковольтного выключаетля) и зажигается постоянным свечением соответствующий светодиодный индикатор.

 Назначение элементов индикации

 Светодиодный индикатор

РДЦ-01-057-1

РДЦ-01-057-4

РДЦ-01-057-2

РДЦ-01-057-3

РДЦ-01-057-5
 KI  индикатор состояния выходного реле токовых защит

1

1
 KU  индикатор состояния выходного реле защит по напряжению

1
 I >  индикатор токовой перегрузки

1

1
 I ≠  индикатор асимметрии токов

1

1
 I <  индикатор холостого хода / индикатор готовности реле

1

1
 3I0  индикатор замыкания на землю

1

1
 U >  индикатор  превышения напряжения

1
 U <  индикатор понижения напряжения

1
 ABC  индикатор неправильного чередования фаз напряжения

1

1
