РДЦ-01
|
|
Реле защиты двигателей РДЦ-01 РДЦ-01 с цифровой настройкой и индикацией контролируемых параметров предназначено для защиты трехфазных асинхронных электродвигателей 3х127/220 В или 3х220/380 В (в том числе погружных насосов) от последствий:
|
Одновременно, кроме защитных функций, реле имеет ряд важных сервисных функций :
• возможность мониторинга следующих параметров:
- потребляемого тока по каждой фазе (IA, IB, IC);
- напряжения в сети по каждой фазе (UA, UB, UC);
- частоты сети;
- счетчик моторесурса;
- а также аномалии в сети и причин наступивших аварийных состояний;
• настраиваемое количество автоматических пусков после аварийного отключения (до пяти с интервалом времени между повторными пусками 15 с);
• защита настраиваемых параметров от несанкцианированного доступа (пароль);
• возможность сброса сохраненных параметров аварии без отключения устройства (квитирование).
Память уставок энергонезависима и может сохранять значения в течение всего срока эксплуатации, что обеспечивает его надежную защиту и увеличивает срок эксплуатации.
Условия эксплуатации:
для исполнения У3, УХЛ2: –40…+55 °С;
для исполнения Т3: –10…+55 °С.
При перегрузке по току время задержки отключения зависит от времени пуска электродвигателя и величины перегрузки по току.
Основные характеристики исполнений РДЦ-01
| Функции устройств |
Исполнения |
|||||
|
050 |
053 |
054 |
200 |
201 |
203 |
|
| Функции защиты | ||||||
| Номинальные токи, А |
1-500 |
1-500 |
1-600 |
1-20 |
1-20 |
1-20 |
| Отключение при перегрузке по току электродвигателя |
+ |
+ |
+ |
+ |
+ |
+ |
| Отключение при работе электродвигателя с недогрузкой (по сухому ходу) |
+ |
+ |
+/откл |
+ |
+ |
+ |
| Отключение при работе электродвигателя с недопустимой асимметрией токов |
+ |
+ |
+ |
+ |
+ |
+ |
| Отключение при превышении питающего напряжения |
+ |
+/откл |
+ |
+ |
+ |
+/откл |
| Отключение при понижении питающего напряжения |
+ |
+/откл |
+ |
+ |
+ |
+/откл |
| Запрет включения при неправильном чередовании фаз |
+ |
+ |
+ |
+ |
+ |
- |
| Запрет включения при нарушении изоляции электродвигателя |
+ |
+/откл |
+ |
- |
||
|
Запрет включения при залипании контактов пускателя или контактора, или утечке тока через контактор или пускатель |
+ |
+ |
+ |
+ |
||
| Ограничение количества повторных пусков электродвигателя |
+ |
+ |
+ |
+ |
+ |
+ |
| Сервисные функции | ||||||
| Цифровая индикация режимов работы |
+ |
+ |
+ |
+ |
+ |
+ |
| Счетчик моторесурса электродвигателя с дискретностью |
10 час |
1 мин |
1 мин |
10 час |
10 час |
1 мин |
| Измерение текущих действующих значений токов по фазам |
+ |
+ |
+ |
+ |
+ |
+ |
| Измерение текущих действующих значений напряжений по фазам |
+ |
+ |
+ |
+ |
+ |
+ |
| Индикация частоты питающей сети |
+ |
+ |
+ |
+ |
+ |
+ |
| Квитирование |
+ |
+ |
+ |
+ |
||
| Пароль |
+ |
+ |
+ |
+ |
||
Исполнение РДЦ-01-202 – защита для однофазных электродвигателей (АД). Скачать описание РДЦ-01-202
|
Технические параметры |
|
|
Номинальное напряжение питания - UНОМ.Ф. / UНОМ.Л. – трехфазного тока, 50 Гц
- UНОМ. – однофазного тока, 50 Гц* |
3х(127/220) В;
220 В*; 380 В* |
|
Допустимые отклонения напряжения питания
- трехфазного тока |
|
| Номинальный входной ток внутренних трансформаторов тока по каждой фазе |
5 А, 20 А *** |
| Средняя основная погрешность измерения напряжения и тока |
2% |
| Погрешность измерения частоты |
±0,1 Гц |
|
Количество десятичных разрядов индикатора:
- 1 разряд |
4 |
|
Количество светодиодных индикаторов:
- индикатор состояния выходного реле; |
7 |
|
Установка порогов по напряжению: - Уставка номинального фазного напряжения питания электродвигателя UНОМ
- Уставка максимального напряжения UМАКС |
|
| Гистерезис по напряжению срабатывания |
5 % |
|
Дискретность уставок по напряжению |
1 В |
|
Установка порогов по току:
- Уставка коэффициента трансформации внешнего трансформатора тока КТ
|
1***; 1...100; 1...120** |
| Гистерезис по току срабатывания |
5 % |
|
Уставка порога срабатывания перегрузки по току:
- порог срабатывания по недогрузке (холостому ходу) |
(1,1...2,0) IНОМ,
|
|
Установка временных параметров:
- Уставка времени запуска электродвигателя tЗАП |
|
| Коммутационная способность в цепях переменного тока АС-22 |
около 250 ВА |
| Реле не должно давать ложных срабатываний (замыканий замыкающего контакта) при кратковременных провалах и всплесках питающего напряжения на длительность не более 50 мс | |
| Масса реле |
не более 0,5 кг |
| Механическая и коммутационная износостойкость реле, циклов |
не менее 500 000 |
| Порог срабатывания по снижению сопротивления изоляции обмоток двигателя |
500 ±100 кОм |
| Потребляемая мощность в диапазоне питающих напряжений |
не более 5 ВА |
| Вид и количество контактов реле |
1 замыкающий |
| Срок службы реле |
не менее 8 лет |
* параметры реле РДЦ-01-053, РДЦ-01-203;
** параметры реле РДЦ-01-054;
*** параметры реле РДЦ-01-200, РДЦ-01-201, РДЦ-01-203.
|

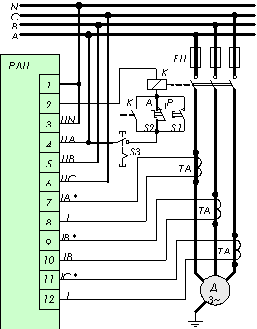

Схема включения через внешние измерительные трансформаторы (до 500 А) |

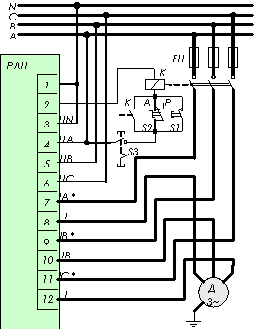

Схема прямого включения (при номинальных токах не более 5 А) |
FU – защитные предохранители; К – электромагнитный пускатель; S1 – вкл. двигателя; S2 – переключатель автоматическая/ручная работа (А/Р); S3 – выкл. двигателя; ТА – внешние измерительные трансформаторы.
Производимые ранее исполнения РДЦ-01-051 и РДЦ-01-052 заменены на РДЦ-01-054, которое по функциональности превышает возможности предыдущих разработок. Устройство РДЦ-01-054 по желанию заказчика может комплектоваться трансформаторами тока с диапазонами:
|
Диапазон трансформаторов тока, А |
|
20-50 |
|
40-100 |
|
80-200 |
|
160-400 |
|
240-600 |
Подробное описание трансформатора тока РДЦ-01
Габаритные и установочные размеры
