Устройство сбора дискретных данных УСДМ-01

   УСДМ-01 - Устройство сбора дискретных данных и управле-ния с передачей данных по протоколу MODBUS RTU.

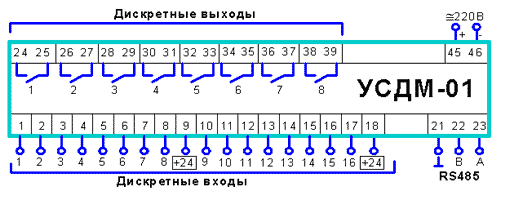

   Предназначено для передачи состояния дискретных сигналов объекта автоматизации в систему мониторинга (управления) и выполнения команд системы через встроенные реле.

Адрес

Описание

Диапазон

Шаг

Формат

По умолчанию

0000

Состояние ДВ

0 - 65535

1

D1

0

0001

Инверсия ДВ

0 - 65535

1

D2

0

0002

Адрес устройства

1 - 255

1

D3

1

0003

Скорость обмена

1 – 16

1

D4

3

0004

Бит паритета

1 – 4

1

D5

1

0005

Бит данных

8

1

D6

8

0006

Стоп бит

1 – 4

1

D7

1

0030

Телеуправление

D8

Формат

Описание

Формат

Описание

Формат

Описание

D1

Состояние ДВ
(0 – не активен,
1 – активен)
Бит 0 – ДВ1
Бит 1 – ДВ2
Бит 2 – ДВ3
Бит 3 – ДВ4
Бит 4 – ДВ5
Бит 5 – ДВ6
Бит 6 – ДВ7
Бит 7 – ДВ8
Бит 8 – ДВ9
Бит 9 – ДВ10
Бит 10 – ДВ11
Бит 11 – ДВ12
Бит 12 – ДВ13
Бит 13 – ДВ14
Бит 14 – ДВ15
Бит 15 – ДВ16

D3

Адрес устройства.
Целое число

D7

Стоп бит
Бит 0 –1
Бит 1 – резерв
Бит 2 – 2
Биты 3-15 – резерв

D4

Скорость обмена, бод Биты 0-1 – резерв
Бит 2 – 9600
Бит 3 – 19200
Бит 4 – 38400 Биты 5-15 – резерв.

D2

Инверсия ДВ
(0 – не инвертирован,
1 – инвертирован)
Бит 0 – ДВ1
Бит 1 – ДВ2
Бит 2 – ДВ3
Бит 3 – ДВ4
Бит 4 – ДВ5
Бит 5 – ДВ6
Бит 6 – ДВ7
Бит 7 – ДВ8
Бит 8 – ДВ9
Бит 9 – ДВ10
Бит 10 – ДВ11
Бит 11 – ДВ12
Бит 12 – ДВ13
Бит 13 – ДВ14
Бит 14 – ДВ15
Бит 15 – ДВ16

D5

Бит паритета
Бит 0 – NONE
Бит 1 – ODD
Бит 2 – EVEN
Биты 3-15 – резерв

D8

Команда удаленного управления
(1 – замыкание
контактов ВР)
Бит 0 – ВР1
Бит 1 – ВР2
Бит 2 – ВР3
Бит 3 – ВР4
Бит 4 – ВР5
Бит 5 – ВР6
Бит 6 – ВР7
Бит 7 – ВР8
Биты 8-15 – резерв

D6

Бит данных
Биты 0 – 2 резерв
Бит 3 – 8
Биты 4-15 – резерв
