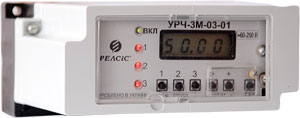

УРЧ-3М

Реле УРЧ-3М является модернизированным вариантом реле УРЧ-3, имеет внутренний электромагнитный экран, устойчиво к магнитному полю промышленной частоты по МЭК-1000-4-8-93, помехозащищенность соответствует МЭК 225-22-1.
Реле УРЧ-3М предназначено для использования в противоаварийной автоматике энергосистем.



Функциональные возможности

Реле имеет в своем составе три независимых канала и предназначено для измерения частоты входного сигнала, который является общим для всех трех независимых каналов. Каждый из каналов может выполнять функцию:
• АЧР- автоматической частотной разгрузки;
• ЧАПВ- частотного автоматического повторного включения;
• ЧДА – частотной делительной автоматики;
• ДАРС – дополнительной автоматической разгрузки по скорости снижения частоты;
• АПЧ – автоматики повышения частоты.
Функция канала задается записью соответствующих уставок независимо для каждого канала.
Реле может работать в импульсном или статическом режиме удержания выходных контактов. Выдает сигнал неисправности замыканием «сухих» контактов.


Технические характеристики

 Количество независимых каналов исполнительных реле:  3
 Функция АЧР-ЧАПВ на каждом из каналов задается независимо друг от друга.
 Диапазон контролируемой частоты, Гц  35,0 - 62,0
 Дискретность отображения контролируемой частоты, Гц  0,01
 Диапазон уставок по частоте срабатывания и отпускания, Гц  35,0 – 59,99
 Дискретность задания уставок по частоте, Гц  0,01
 Диапазон уставок по времени, с  0 – 599,9
 Дискретность задания уставок по времени, с  0,1
 Время удержания замкнутых контактов в импульсном режиме, с  1,0 ± 0,01
 Коммутационная способность выходных контактов:   ток А, не более
                                                                                          напряжение, В		  2
 6 - 250

 Средняя наработка на отказ, часов

  25000
 Масса реле, кг, не более  0,85
 Габаритные размеры, мм  140х70х136
 Рабочий диапазон температур, °С  - 40 ... +55
 Рабочий диапазон оперативного питания реле (постоянное или переменное), В  50 - 264
 Напряжение контролируемой сети 50 Гц, В  25 - 180
 Потребляемая мощность при сработанных трех каналах, ВА, не более  3


Исполнения
По желанию заказчика с раздельным оперативным и контролируемым питанием, с питанием реле только от контролируемой сети.
