РЗЛ-02.АР

1

    Устройство РЗЛ-02.АР предназначено для регистрации переходных и установившихся процессов, а также для регистрации срабатывания устрйоств релейной защиты и автоматики на электрических станциях и подстанциях.

    Устройство РЗЛ-02.АР обеспечивает:

- регистрацию 6 величин напряжений или токов любой формы;
- пуск регистртора по изменению токов и напряжений, по изменению состояния любого из дискретных входов;
- отображение текущих значений напряжений и токов на индикаторе (опция);
- отображение текущих состояний дискретных входов с помощью светодиодов;
- дистанционное управление, синхронизацию времени, контроль и диагностику регистратора по локальной сети;

- управление коммутационными аппаратами (опция);

- двух (трех) фазная МТЗ с независимой выдержкой времени.

      С устройством РЗЛ-02.АР поставляется программное обеспечение доступа, анализа и сервиса, функционирующее в среде Windows 98/NT/2000/XP, Linux.

Технические характеристики

 Входные сигналы
 - количество аналоговых каналов измерения 7
 - частота преобразования, точек/период 32
 - номинальный ток, А 5
- номинальное напряжение, В 100
 - диапазон регистрации по току, А 0,25-125 или 0,05-4
 - разрешающая способность по току, А 0,01
 - диапазон регистрации по напряжению, В 0,1-180
 - разрешающая способность по напряжению, В  0,1
 - точность аналоговых сигналов не хуже 2,5%
 - число осциллограмм, хранящихся в памяти 3-35
 - суммарная длительность записи при частоте преобразования 1600 Гц, с 35
 - число дискретных входов 16/12
 - длительность предварительной записи до срабатывания, с до 5
 Характеристики максимальной токовой защиты
 - токовая ступень 1 I> 1,0 ч 125,0 А, шаг 0,1 А
 - токовая ступень 2 I>  2,0 ч 125,0 А, шаг 0,1 А
 - выдержка времени для каждой ступени tI> 0,0 ч 655,0 с, шаг 0,1 с
 - коэффициент возврата настраиваемый от 0 до 30
 Выходные сигналы
 - число дискретных выходов (опционально) 8/12
 Условия пуска регистратора
 - по превышению тока от 0,1*Iном до 2,0*Iном с шагом 0,1*Iном
 - по снижению напряжения от 2,0*Uном до 0,1*Uном с шагом 0,1*Uном
 - по срабатыванию одного дискретного входа 1
 - по срабатыванию 3 I0
 - по команде от компьютера
 Напряжение срабатывания дискретных входов, В
 - при питании постоянным напряженем 220 В от 0,7 до 220
 - при питании постоянным напряжением 110 В от 66 до 80
 Напряжение несрабатывания дискретных входов, В
 - при питании постоянным напряжением 220 В от 0,3 до 220
 - при питании постоянным напряжением 110 В  от 0 до 60
 Длительность входного сигнала на дискретном входе, мс не менее 20
 Характеристики выходных реле
 - номинальное напряжение контактов реле, В переменного тока 250
 - длительный номинальный ток, А 8
 Срок хранения информации при пропадании птания устройства, суток не менее 14
 Характеристики интерфейса передачи данных
 - интерфейс для передачи информации RS485
 - протокол передачи данных MODBUS RTU
 - скорость передачи данных, кбод 9600-19200-38400
 Помехозащищенность согласно публикации МЭК 1000-4-94 (ГОСТ Р 50649-94), группа 3
 Наработка устройства РЗЛ-02.АР на отказ, час не менее 200 000
 Средний срок службы, лет не менее 12
 Электрическое сопротивление изоляции между независимыми электрическими цепями и между этими цепями и корпусом, измеренное меггометром на 1000 В составляет не менее 100 МОм при нормальных климатических условиях по ГОСТ 15150-69
 Электрическая изоляция между входными цепями, цепями питания и корпусом выдерживает в течение 1 минуты испытательное напряжение 2000 В переменного тока частотой 50 Гц
 Электрическое питание РЗЛ-02.АР осуществляется от источника постоянного напряжения 60-250 В, или переменного (частотой от 45 Гц до 55 Гц) или выпрямленного напряжения от 110 В до 270 В. Устройство сохраняет работоспособность в течение 2 с после исчезновения питания. При этом вся зарегистрированная информация хранится в энергонезависимой памяти
 Потребляемая мощность по цепям питания, ВА (Вт) не более 3
 Габаритные размеры и масса блока
 - высота, мм 90
 - ширина, мм 140
 - длина, мм 160
 - масса, кг не более 1,5
 Номинальные значения климатических факторов должны соответствовать ГОСТ 15150-69. При этом:
 - наибольшая высота над уровнем моря, м 2000
 - верхнее значение температуры окружающего воздуха +55 °С
 - нижнее значение температуры окружающего воздуха -20 °С (стандарт)
-40 °С (по заказу)
 - окружающая среда взрывобезопасна, не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
 Оболочка устройства имеет степень защиты IP40, а зажимы имеют степень защиты IP20 в соответствии с ГОСТ 14254-80

Конструкция изделия

    Конструктивно устройство представляет собой металлический корпус, на передней панели которого размещены кнопки управления (опция), дисплей и светодиоды и индикации.

     Внешние цепи подключаются через зажимы, установленные на панели блока.

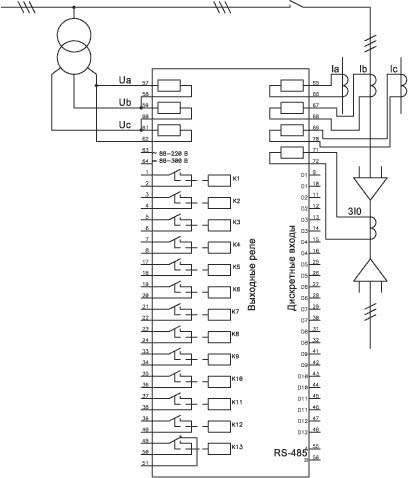

Схема подключения внешних цепей с тремя ТТ к устройству "РЗЛ-02.АР"

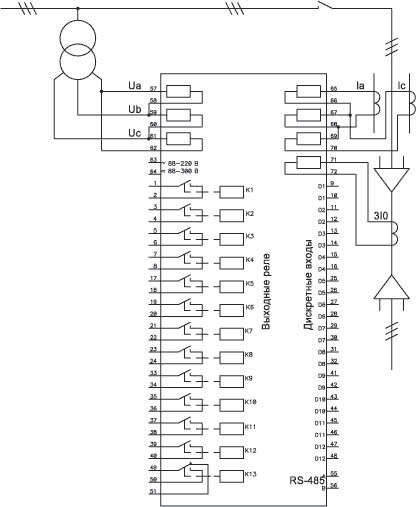

Схема подключения внешних цепей с двумя ТТ к устройству "РЗЛ-02.АР"
