РЗЛ-01.01

  Устройство релейной защиты микропроцессорное серии РЗЛ-01 предназначено  для  выполнения  функций   релейной  защиты, автоматики, управления и сигнализации:
-отходящих кабельных,воздушных линий электропередач напряжением 6-35 кВ;
-защиты вводных и секционных выключателей;
-в качестве резервной защиты трансформаторов.
  Устройство может применяться в качестве основного или резервного устройства РЗА присоединений комплектных распределительных устройств (КРУ), на панелях и в шкафах релейных залов и щитах управления электростанций и подстанций сетевых и промышленных предприятий

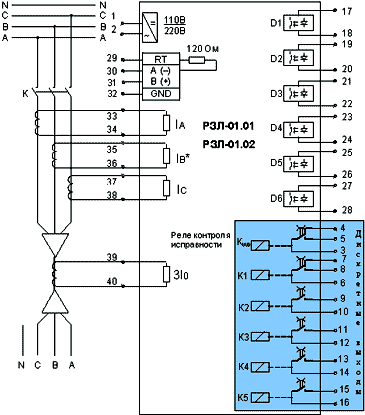

Схема подключения внешних цепей к устройству РЗЛ-01.01, РЗЛ-01.02

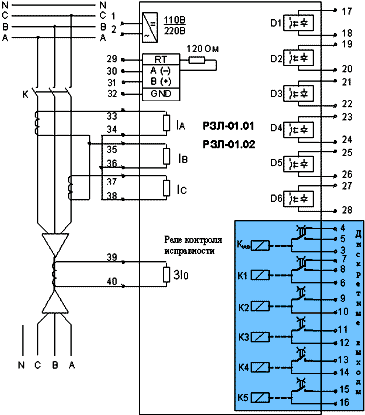

Схема подключения внешних цепей с двумя измерительными ТТ к устройству РЗЛ-01.01, РЗЛ-01.02

Наименование
Параметр
Значение

Номинальные входные сигналы

Входной номинальный переменный ток фаз, Iн

5А или 1А

Частота переменного тока

50Гц

Потребляемая мощность токовой цепью при номинальном токе, на фазу, не более

1 мВт

Электропитание

Напряжение оперативного питания

90-250 В /DС или АС/

Диапазон частоты

45–55 Гц

Номинальная частота

50 Гц

Потребляемая мощность, не более

5ВА + 0,4 ВА на каждый вкл. дискретный выход

Максимальный бросок тока при подаче напряжения питания

10А, 10 мкс

Кратковременное пропадание напряжения питания
(при питании на Uном = 220В)

500 мсек

Время готовности к самотестированию:

 – при питании от цепей напряжения, не более

50 мсек

 – при питании от токовых цепей, не более

150 мсек

Время самотестирования устройства после подачи на него напряжения питания

250 мсек

Максимальная токовая защита /МТЗ/

Трёхступенчатая максимальная токовая защита:

Диапазон уставок по току для каждой ступени

0,1 – 25 Iн с шагом 0,1Iн

Диапазон уставок выдержек времени (ВВ) для каждой ступени МТЗ

0 – 32сек с шагом 0,05сек

Задание уставок каждой ступени МТЗ

программно с возмож-ностью блокировки, в том числе и любым дискретным входом

Точность измерения токов, не более

3%

Коэффициент возврата после снижения измеряемого тока ниже тока МТЗ

0,95

Уставки ВВ для всех ступеней

независимые

При активности флага ускорения МТЗ, время регулируется

0 – 5с с шагом 0,1 сек

Ненаправленная защита от замыканий на землю /ЗНЗ/

Диапазон уставок по току срабатывания

0,01- 1 А

Диапазон уставок по времени срабатывания

0–32сек с шагом 0,05сек

Задание уставок по току и времени

программно с возможностью блокировки

Автоматическое повторное включение выключателя /АПВ/

Диапазон времени работы 1-ой,2-ой ступени АПВ

0 - 32 сек с шагом 0,1сек

Диапазон времени повторной готовности 1-ой,2-ой ступени АПВ

5-32 сек с шагом 0,1сек

Возможность блокировки 1-ой,2-ой ступени АПВ

программно или по ДВ

Устройство резервирования отказа выключателя /УРОВ/

Диапазон уставок по времени срабатывания

0,1-1сек с шагом 0,1сек

Задание уставок по  времени

программно с возможностью блокировки

Дискретные входы (с оптической развязкой) в количестве-6

Управляющее напряжение  постоянное,  Uном.

220В
U«1»  выше 0,6Uном.
U«0»  ниже 0,4Uном.

Управляющее напряжение  переменное 50Гц,  Uном.

220В
U«1»  выше 0,8Uном.

U«0»  ниже 0,45Uном.

Отклонение порогов срабатывания

±0,1∙Uном.

Входное сопротивление, не более, кОм

50 кОм

Выходные дискретные сигналы

Кол-во выходных реле командных программируемых:

 - с переключающим контактом

1

 - с замыкающим контактом

4

Реле сигнала неисправности с переключающим контактом

1

Коммутационная способность контактов реле:

не более

 - при коммутации цепей переменного тока

220В,5А,1000ВА (cosj=0,6)

 - при замыкании цепей постоянного тока

250В, 0,4А (t=30mc)

 - при размыкании цепей постоянного тока

30 Вт

 - длительно допустимый ток

Электрическая прочность изоляции

Цепей тока, включенных в разные фазы между собой и по отношению к корпусу, цепей напряжения и входных цепей питания по отношению к корпусу

2000 В переменного тока частоты 50Гц в течение
1 минуты

Остальных, гальванически развязанных, цепей (кроме выводов замыкающих контактов электромагнитных реле)

1500 В переменного тока частоты 50 Гц в течение
1 минуты

Выводов замыкающих контактов электромагнитных реле

500 В переменного тока частоты 50 Гц в течение
1 минуты

Термическая стойкость токовых цепей:

1 секундная

50∙Iн

длительная

8∙Iн

Передача информации

Тип протокола

Modbus RTU (Modicon)

Интерфейс

RS485, RS232

Внимание! Устройства РЗЛ-01 поставляются с заводскими уставками.

Габаритные размеры, мм 125х180х230
