БШД-01



Блок шунтирования / дешунтирования БШД-01

    Блок  предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных. Блок может использоваться для замены двух реле типа РП-321, РП-341, РП-361 и им подобных.

Функции устройства

    Применение блока предполагает использование дискретного выхода («сухой» контакт) внешнего устройства РЗА для управления функцией шунтирования/ дешунтирования.

    Блок имеет световую индикацию: – светодиод зеленого цвета «ПИТАНИЕ», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В; – светодиоды красного цвета «ДЕШУНТИРОВАНИЕ А» и «ДЕШУНТИРОВАНИЕ С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.

Технические данные

Питание блока осуществляется от токовых цепей фаз А и С через встроенные трансформаторы тока
 Диапазоны рабочих токов обмоток трансформаторов, А

(1-2)

(2-4)

(4-8)
 Номинальные токи, А, соответственно

1,5

3

5

 Минимальный ток шунтирования, А

0,3

 Номинальное напряжение управления дискретным входом, В

24

 Номинальный ток управления дискретным входом, мА

15

 Мощность, потребляемая элементами индикации и управления от токовой цепи, ВА, не более

1,6

 Масса блока, кг, не более

0,9

 Степень защиты (в соответствии с ГОСТ 14254 -96):
  - блока оболочкой
  - контактных выводов


IP40
IP10

 Сопротивление изоляции, мОм, не менее:
  - в холодном состоянии при нормальных климатических условиях
  - в нагретом состоянии при температуре 55°С
  - в условиях повышенной влажности 98% при температуре 35°С


50
10
1

    Электрическая изоляция в холодном состоянии при нормальных климатических условиях выдерживает, без пробоя и перекрытия по поверхности, между независимыми (гальванически не связанными) электрическими цепями блока, и между этими же цепями и заземляющим контактом:

 – испытательное напряжение переменного тока действующим значением 2 кВ и частотой 50 Гц − в течение 60 с;

 – импульсное испытательное напряжение амплитудой 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью импульса 50 мкс и периодом следования импульсов 5 с.
    Количество импульсов при испытаниях – по три разной полярности.
    Габаритній размер, мм: 140 х 72 х 161.


Параметры термической устойчивости токовых цепей БШД-01

 Наименование параметра

Предельные значения токов, А
для диапазонов рабочих токов

(1-2) А

(2-4) А

(4-8) А
  60-секундная термическая устойчивость

5

10

20
  1-секундная термическая устойчивость

30

75

150
  0,1-секундная термическая устойчивость

60

125

250



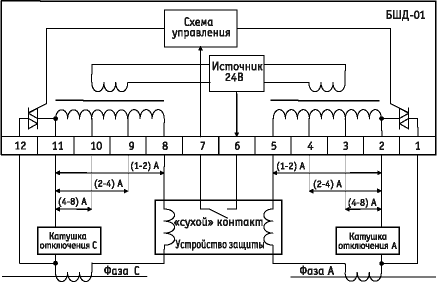

Схема расположения выводов и подключения внешних цепей БШД-01

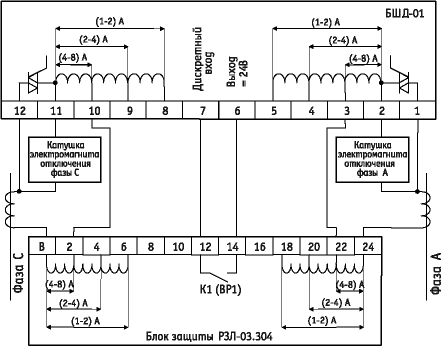

Схема подключения БШД-01 в составе микропроцессорного устройства защиты РЗЛ-03.304
