ВЛ-161



РЕЛЕ ВРЕМЕНИ МНОГОФУНКЦИОНАЛЬНОЕ ВЛ-161

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки программы одной из 10 возможных функций:

- 5 временных, управляемых напряжением питания;

- 4 временных, управляемых со специального входа;

- 1 функция запоминающего (импульсного) реле.

   Применение: управление освещением, вентиляцией, отоплением, электромоторами, насосами, станками и т.д., а также плавный запуск электрооборудования.

Функции, управляемые напряжением питания:

a – Задержка на включение.

b – Задержка на выключение.

c – Циклическое переключение с паузы.

d – Циклическое переключение с импульса.

j – Генератор импульсов 0,5 с.

Функции, управляемые со специального контакта:

e – Задержка на выключение после пропадания управляющего сигнала.

f – Задержка на выключение после появления управляющего сигнала.

g – Задержка на выключение после пропадания управляющего сигнала с задержанным выводом.

h – Задержка на выключение после появления и пропадания управляющего сигнала.

i – Запоминание (импульсное реле).

Временные диапазоны:

Диапазон выдержек: от 0,1с до 10 дней в 8-ми поддиапазонах:

0,1с-1с / 1с-10с / 0,1мин-1мин / 1мин-10мин / 0,1ч-1ч / 1ч-10ч / 0,1день-1день / 1день-10дней,

а также ВКЛ и ОТКЛ без выдержки времени.

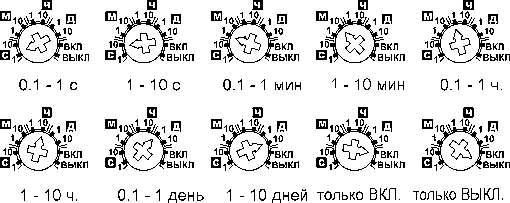

Настройка временной задержки осуществляется поворотными переключателями.

Погрешность уставки времени: 5 %.

Разброс: 0,2 %.

Погрешность от изменения температуры на 1°С: 0,01 % (нормальное значение 20 °С).

Питание:

Универсальное номинальное напряжение питания: AC/DC 12-240 В.

Потребляемая мощность: 0,7-3 ВА / 0,5-1,7 Вт.

Индикация наличия напряжения питания: зелёный светодиод.

Временные интервалы:

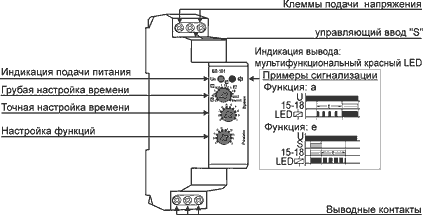

Схема подключения и расположения выводов

Габаритные и установочные размеры
