ВЛ-108



Реле времени повторного включения ВЛ-108

Реле времени однократного повторного включения ВЛ-108 с оперативным питанием постоянного или переменного тока предназначено для коммутации автоматического однократного повторного включения линий, шин, оборудования в схемах автоматики в случае их отключения защитой, когда повреждения носят неустойчивых характер.

Реле изготавливается в исполнении УХЛ4.

Температура окружающего воздуха от минус 40 до плюс 55°С.

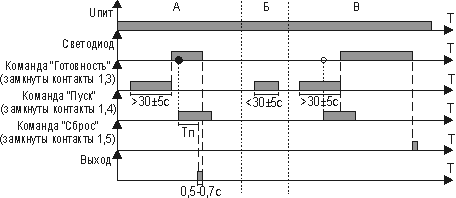

Диаграмма функционирования (А – правильная очерёдность и длительность подачи команд).

При предварительно поданном напряжении питания переменного или постоянного тока (+ на клемму 1 и – на клемму 11) реле обеспечивает срабатывание выходного реле по истечении времени «Пуска» (Тп), установленного переключателями, после истечения времени готовности 30±5с (режим «Готовность» сигнализируется светодиодным индикатором).

Номинальное напряжение питания:

@100, @110, @220
Время готовности, с

30±5

 Время «Пуска» Тп, с

 Устанавливается двумя переключателями

0,5 – 50

(0...45 + 0,5...5)

Дискретность, с

0,5

Приведенная погрешность, %

5±1

Потребляемая мощность, не более Вт

5

Степень защиты: реле / клеммной колодки

IP40 / IP10

Масса реле, кг, не более

0,8

Выходные контакты коммутируют напряжения от 24 до 250 В и токи от 0,01 до 2 А, при этом отключаемая мощность не более 300 ВА переменного тока при cos φ ≥ 0,5 и не более 60 Вт постоянного тока при τ ≤ 5 мс.

Реле может устанавливаться выступающим монтажом с передним или задним подключением проводов.




Схема подключения и расположения выводов

Габаритные и установочные размеры
