РВЦ-03



Таймеры программные с недельным/суточным циклом
РВЦ-03-1, РВЦ-03-2

   Реле времени циклические трехцепные РВЦ-03-1, РВЦ-03-2 предназначены для включения и отключения различных бытовых, промышленных приборов по определенной, предварительно установленной программе в реальном масштабе времени.

Функциональные возможности:

- индикация текущего времени при поданном напряжении питания

- управление подключенными приборами по заданной потребителем программе, с независимым распределением уставок по каналам;

- сохранение памяти программ при отключении реле от напряжения питания;

- многократное повторение запрограммированного режима по суточному, недельному циклу текущего времени.

Основные технические характеристики

Номинальное напряжение питания, В: постоянного и переменного тока частоты 50 Гц

@24–40
@110–240

Потребляемая мощность, не более, ВА

5

Погрешность хода в сутки, не более, с

±4

Запас хода часов, не менее ,ч

150

Максимальное количество уставок реле

60

Регулировка выдержки времени

дискретная

Дискретность установки времени вкл/откл,

- исполнение «1» и «3», мин
- исполнение «2» и «4», с



1
1

Число независимых цепей управления

3

Количество замыкающих контактов реле:

- РВЦ-03-1
- РВЦ-03-2

3 замыкающих
3 переключающих

Длительно допустимая сила тока контактов, А

8

Максимальная коммутируемая мощность выходных контактов активной нагрузки, Вт

2000 Вт
(ACI – 8А/250В)

Диапазон рабочих температур, °С

-20...+55

Степень защиты реле:

- реле
- клеммника

IP40
IP10

Масса, кг, не более

0,3

Соответствие типоисполнений РВЦ-03

Типоисполнение реле

Резерв хода

Минимальная длительность импульса

Параметры уставки
РВЦ-03-11

150 часов

1 мин

Время включения;
время выключения;
d - день недели;
n - номер канала
РВЦ-03-12

1 сек
РВЦ-03-21

1 мин
РВЦ-03-22

1 сек
РВЦ-03-13

нет

1 мин
РВЦ-03-14

1 сек
РВЦ-03-23

1 мин
РВЦ-03-24

1 сек

Алгоритм программирования уставок

Схемы подключений и расположения выводов

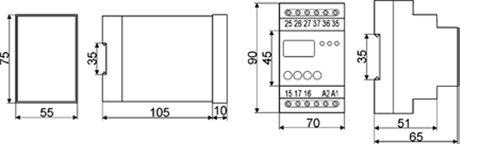

Габаритные и установочные размеры

РВЦ-03-1                                                 РВЦ-03-2


Скачать подробное описани РВЦ-03-1 Детально

Скачать подробное описани РВЦ-03-2 Детально
