АЛ-5





Реле максимального тока серии АЛ-5

   Двухфазные, двухступенчатые (ТО+МТЗ) реле максимального тока без оперативного питания серииАЛ-5 с двумя выходными реле используются для замены электромеханических реле РТ-80, РТ-90,микроэлектронных реле серии РС-80М2, РСТ-82.

   Предназначены для применения в схемах релейной защиты и противоаварийной автоматики и являются современными микропроцессорными аналогами электромеханических и микроэлектронных токовых реле.

    Питание схемы реле при выполнении основных функций защиты осуществляется только от контролируемых цепей тока.



Реле обеспечивают:

  • максимальную токовую защиту (МТЗ) с одной независимой и двумя зависимыми характеристиками срабатывания, которые можно выбрать микропереключателями на передней панели;
  • токовую отсечку (ТО) с двумя уставками времени срабатывания (50-70) мс и (100-120) мс, которая задается с передней панели;
  • возможность отключения токовой отсечки с передней панели или дистанционным замыканием внешнего замыкающего контакта для организации логической защиты шин (ЛЗШ);
  • возможность задания общих для двух фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ от 2 до 20 с шагом 0,25), времени срабатывания МТЗ;
  • светодиодную индикацию с памятью срабатывания выходных реле, которая для двух светодиодов обеспечивается в течение не менее 8 часов после снятия тока, одним светодиодом – не менее 12 часов;
  • возможность просмотра и сброса индикации срабатывания при помощи кнопки на передней панели;

Технические характеристики

Исполнение

Функция выходных контактов

ДБ ТО

Заменяемые аналоги

Выход 1

замыкающий

Выход 2

замыкающий

АЛ-5-1

ТО + МТЗ

ТО + МТЗ

нет

2 реле РТ-83, РТ-84,91;

1 реле РС80М2М-1,5

АЛ-5-2

ТО + МТЗ

ТО + МТЗ

есть

1 реле РС80М2М-1i,5i

АЛ-5-3

ТО + МТЗ

ТО

нет

2 реле РТ-83, РТ-84, РТ-91;

1 реле РС80М2-2,6

АЛ-5-4

ТО + МТЗ

ТО

есть

1 реле РС80М2М-2i,6i

АЛ-5-5

ТО + МТЗ

МТЗ

нет

2 реле РТ-83, РТ-84, РТ-91;

1 реле РС80М2М-3,7

АЛ-5-6

ТО + МТЗ

МТЗ

есть

1 реле РС80М2М-3i,7i

АЛ-5-7

ТО

МТЗ

нет

2 реле РТ-83, РТ-84, РТ-91 БЛОК REST-1;

1 реле РС80М2-4,8

АЛ-5-8

ТО

МТЗ

есть

1 реле РС80М2М-4i,8i БЛОК REST-1

АЛ-5-9

ТО + МТЗ

МТЗ мгн.

(≤50 мс)

нет

1 реле РС80М2-9, БЛОК REST-2.5

АЛ-5-10

ТО + МТЗ

МТЗ мгн.

(≤50 мс)

есть

1 реле РС80М2-15i, БЛОК REST-2.5

   Универсальность: широкий диапазон токов срабатывания от 1 до 99 А в одном исполнении с выдержкой времени 0,1…99 с, возможность подключения для работы в однофазном и двухфазном режимах.

   Кратность уставки отсечки к уставке МТЗ ...........................от 2 до 20 с шагом 0,25

   Уставки времени МТЗ .............................................. от 0,1 до 99 секунд с шагом 0,1

   Ток длительной термической стойкости................................................................2 Ін

   Количество выходных реле..........................................................................................2

   Вид и количество контактов реле ................................1 замыкающий в каждой цепи

   Время срабатывания выходного реле при нулевой уставке при повышении тока

     от нуля до 1,2 тока срабатывания..................................................не более 60 мс;

     от нуля до 3 тока срабатывания.....................................................не более 50 мс.

   АЛ-5 имеет дополнительный мгновенный выходной контакт для сигнализации срабатывания ТО, МТЗ, перегрузки, разрешения УРОВ и ЛЗШ.

   Исполнения АЛ-5-5, АЛ-5-10 имеют дополнительный мгновенный выходной контакт пуска МТЗ.

   Исполнения АЛ-5-6...АЛ-5-10 – с дешунтированием электромагнитов отключения с дополнительным блоком БШД-01.

   Реле устанавливаются выступающим монтажом с передним, либо задним присоединением внешних проводов под винт.

Схемы построения защиты на реле серии РТ-80 и АЛ-5

(Двухступенчатая, двухфазная МТЗ с независимой выдержкой времени (МТЗ+ТО)

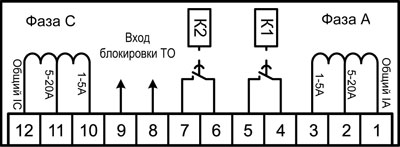

Схема внешних подключений реле АЛ-5



Габаритные размеры АЛ-5



Использование недорогих и надежных реле серии АЛ-5 позволяет оперативно, с малыми финансовыми и трудовыми затратами решить проблему замены устаревшего оборудования.

Скачать подробное описание Детально
