АЛ-3





  Реле максимального тока АЛ-3

   Двухфазные реле максимального тока без оперативного питания серии АЛ-3:

  • АЛ-3 - без выдержки времени;
  • АЛ-3-В - с независимой выдержкой времени;
  • АЛ-3-ОВ - с независимой и двумя зависимыми характеристиками срабатывания типа РТ-80 и РТВ-1 (по выбору с лицевой панели).

    Предназначены для применения в схемах релейной защиты и противоаварийной автоматики в качестве реле, реагирующего на повышение тока в контролируемых цепях и коммутации электрических цепей при достижении контролируемыми параметрами определенных, предварительно заданных уровней. Являются современными микропроцессорными аналогами электромеханических и микроэлектронных токовых реле.



 РЕЛСiС

Заменяемое реле

 АЛ-3

  РС-40М2, 2 реле РТ-40, РТ-140

 АЛ-3-В

  РС-40М2 + РВ, РСТ-40-3 + РВ, 2 реле РТ-40 + РВ, РС-40М21

 АЛ-3-ОВ

  2 реле РТ-81, 2 реле РТ-82, 2 реле РТ-91

1. Универсальность: широкий диапазон токов срабатывания от 1 до 99 А в одном исполнении с выдержкой времени 0,1...99с, возможность подключения для работы в однофазном и двухфазном режимах.

2. Значительно меньшая установочная площадь.

3. Наличие семейства времятоковых характеристик, которые задаются уставкой Ту.

4. Реле не требует регулировки, подстройки и других регламентных работ.

5. Наличие светодиодной индикации срабатывания выходного реле.

6. Отсутствуют перенапряжения, создаваемые катушками электромеханических реле тока и времени.

7. Температура эксплуатации от -40 С до +55 С.

Технические характеристики

Типоисполнения реле

Диапазон уставок

Номинальный
ток, А

Диапазон выдержек времени срабатывания, с

по току срабатывания МТЗ, А

по току срабатывания ТО, А

кратности тока отсечки

 АЛ-3

 -

 1-5
4-14
12-99

-

2,5
6,3
16

-

 АЛ-3-В

1-4
4-12
12-30

 -

-

2,5
6,3
16

0,1-99

 АЛ-3-ОВ

1-5
5-99

1-5
5-200

2-20
2-20

2,5
10

0,1-99



 Ток длительной термической стойкости 2 Iн
 Количество выходных реле 1
 Вид и количество контактов реле 1 замыкающий и 1 размыкающий
 Время срабатывания выходного реле при нулевой уставке при повышении тока от нуля до:

 -1,2 тока срабатывания

 -3 тока срабатывания



не более 60 мс

не бболее 50 мс

  Реле устанавливается выступющим монтажом с передним или задним подключением проводов под винт.

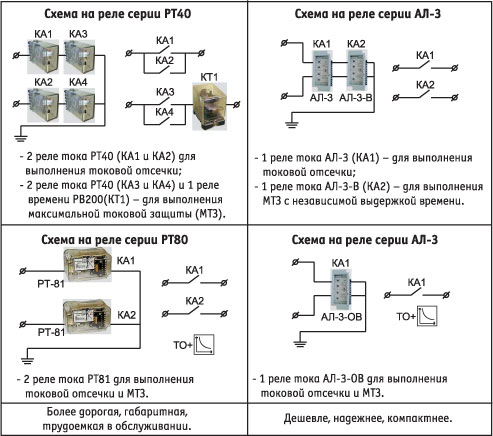

Схемы пострения защиты на реле серии РТ-40 и серии АЛ-3

(Двухступенчатая двухфазная МТЗ с независимой выдержкой времени (МТЗ+ТО)

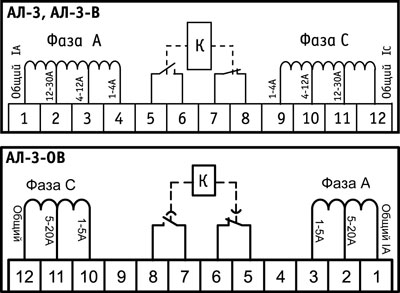

Схема внешних подключений реле серии АЛ-3



Габаритные и установочные размеры



   Реле изготавливаются в климатических исполнениях У категории 3 по ГОСТ 15150-69 для поставок в районы с умеренным и холодным климатом.

  Реле могут эксплуатироваться в следующих условиях: - закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха; - диапазон рабочих температур от минус 40 до плюс 55 ?С при высоте местности до 2000 м над уровнем моря относительная влажность окружающего воздуха - до 98% при температуре 25 ?С (исполнение У3); - механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1.

Скачать подробное описание реле АЛ-3, АЛ-3В Детально

Скачать подробное описание реле АЛ-3-ОВ Детально

Использование недорогих и надежных реле серии АЛ-3 позволяет оперативно, с малыми финансовыми и трудовыми затратами решить проблему замены устаревшего оборудования.
