РЭП-20





Реле электромагнитные промежуточные серии РЭП-20

   Реле серии РЭП20 предназначены для применения в цепях управления электроприводами переменного тока напряжением до 440 В частотой 50 и 60 Гц, постоянного тока напряжением до 220 В.

   В зависимости от типа контактной группы, способа присоединения внешних проводников, наличия индикатора срабатывания, рода тока, величины номинального напряжения, реле выпускаются в различных исполнениях.


   Реле изготавливается в климатическом исполнении О4.

   Реле пригодны для эксплуатации в районах соответствующим требованиям категорий размещения – У3, Т3 и УХЛ4.

   Условия эксплуатации:

температура окружающего воздуха от минус 50 до плюс 55ºС;
относительная влажность окружающего воздуха не более 98% при температуре 35
ºС;
вибрация в диапазоне частот 0,5 –100 Гц при ускорении 1g, в диапазоне 5 –15 Гц при ускорении 3g.

   Реле устанавливаемые на судах, поднадзорных Регистру должны работать:

1) в условиях вибрации с частотой 2-80 Гц:

2-13,2 Гц с амплитудой перемещения 61 мм,
13,2-80 Гц с ускорением ±0,7 g;


2) при ударах с ускорением ±5 g и частоте от 40 до 80 ударов в минуту;

3) при длительном крене судна до 15º и дифференте до 5º , а также при бортовой качке до 22,5º с периодом 7-9 с и килевой качкой до 10º от вертикали;

4) В условиях относительной влажности воздуха /75±3/% при температуре /+45±2/ºС, или /80±5/% при температуре /+40±2/ºС, или /95±3/% при температуре /+25±2/ºС.

Технические характеристики

Потребляемая мощность, не более:

реле постоянного тока, Вт
реле переменного тока, ВА



4
7

Номинальный ток контактов, А

6

Номинальное напряжение катушки, В:

Постоянного напряжения

12, 15, 24, 27, 48, 60, 110, 220

Переменного напряжения:


     частоты (50±1) Гц



    частоты (60±1) Гц



12, 24, 40, 110,
127, 220, 230, 240,
380, 400, 415

12, 24, 40, 110,
220, 230, 240,
380, 400

Номинальное напряжение контактов, В:

постоянного напряжения
переменного напряжения


12-220
12-440

Минимальная коммутируемая сила тока при напряжении 12 В, А

0,01

Допустимый предел изменения напряжения питания Uном

0,85-1,05

Испытательное напряжение изоляции, В

2500

Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:

в холодном состоянии
в нагретом состоянии



50
10

Собственное время включения реле, не более, с

0,03

Масса реле, кг, не более:

реле без колодки контактной
реле с колодкой контактной разъемной с ламелями под пайку
реле с колодкой контактной разъемной с винтовым зажимом


0,18
0,25
0,3

Механическая износостойкость реле не менее, циклов:

для переменного тока
для постоянного тока

20 млн
30 млн

Габаритные размеры, мм

73х25х78
85х48х87

   Реле могут работать в продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном режимах с частотой не более 1200 включений в час и относительной продолжительностью включения не более 40%.

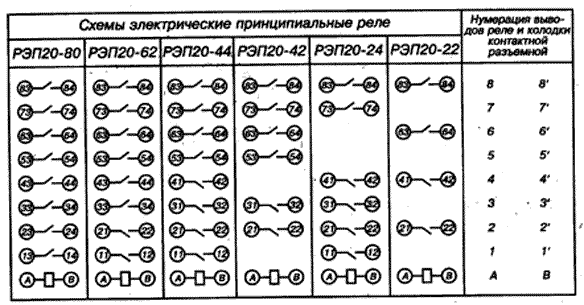

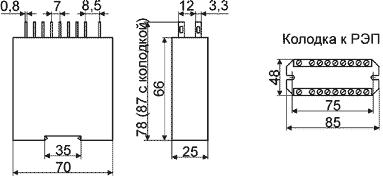

   Габаритные и установочные размеры
