НЛ-19

    РЕЛЕ НАПРЯЖЕНИЯ НЛ-19

   Реле НЛ-19 относятся к статическим реле постоянного и переменного тока =110, 220 В и ~110, 220 В; 50, 60 Гц, без оперативного питания, с цифровой индикацией значения контролируемого параметра и программируемой дискретной установкой уставок срабатывания входной воздействующей величины.

   По характеру изменения входной воздействующей величины НЛ-19 являются реле максимального и минимального напряжения.

   Номинальное напряжение питания @110 В, @220 В.

   Диапазон напряжения питания: =75…265 В, ~75…265 В.

   Основная погрешность измерения: 5%.

   Дискретность уставок по напряжению: 1 В.

   Дискретность уставок по времени: 1 с.

Основные параметры

НЛ-19

Установка напряжения
срабатывания (программируемая):

верхний порог UВ.П.
(1,05…1,15) x UНОМ
нижний порог UН.П.
(0,75…0,95) x UНОМ

Гистерезис (программируемый)

верхнего порога:
ΔUВ.П. – 2% от UВ.П.
нижнего порога:
ΔUН.П. – 1...15% UН.П.
Время задержки (срабатывания выходного реле), программируемое (точность ±5%):
- включения tЗАД.ВКЛ:
- выключения tЗАД.ВЫКЛ:

0…300 с
не более 0,1 с

   Условия эксплуатации:

для исполнения У3, – от минус 40 до 55 °С;
для исполнения Т3 – от минус 10 до 55 °С.

   Конструкция реле обеспечивает установку выступающим монтажом с передним подсоединение проводов под винт на рейку DIN 35.
Схема реле НЛ-19 обеспечивает гальваническую развязку цепей управления (клеммы “3”, “4”, “5”), с питающей цепью (клеммы “1”, “2”).

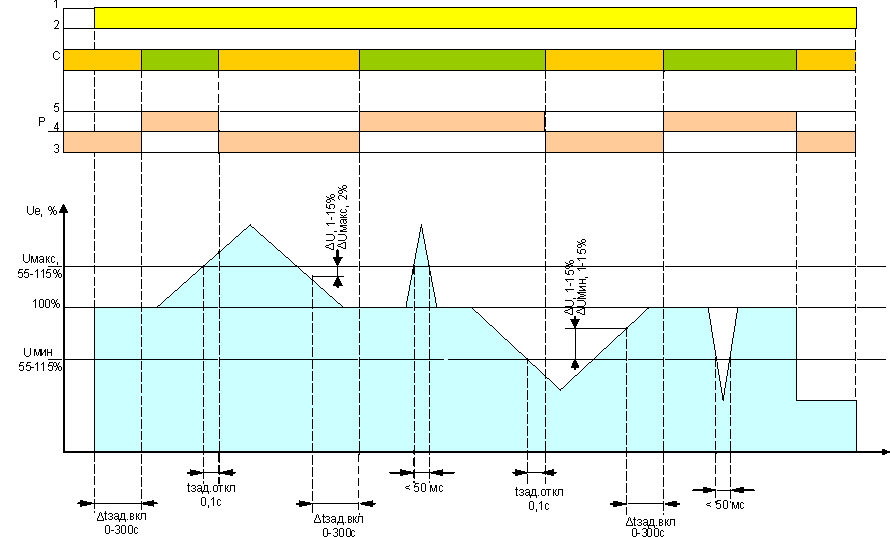

   Функциональная диаграмма работы:

UНОМ – номинальное значение контролируемого напряжения;
UМАКС – верхний порог контролируемого напряжения;
UМИН – нижний порог контролируемого напряжения;
ΔUМАКС – гистерезис максимального напряжения (ΔU гистерезис возврата);
ΔUМИН – гистерезис минимального напряжения (ΔU гистерезис возврата);
Р – срабатывание реле;
ΔtЗАД.ВКЛ – задержка включения выходного реле;
tЗАД.ОТКЛ – задержка отключения выходного реле;
С – индикация светодиода.
