ЕЛ-23, ЕЛ-23Н





РЕЛЕ КОМПЛЕКСНОЙ ЗАЩИТЫ ТРЕХФАЗНОЙ СЕТИ ЕЛ-23

   Предназначены для применения в трехфазных цепях 3х400/220В (включая нейтраль) и 3х400В для контроля:

- величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/220 В) или 280-480 В (система 3х400 В);
- асимметрии фаз;
- последовательности фаз;
- пропадания фаз.

   Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.
   Функция «Память» - для возвращения из ошибочного в нормальный режим необходимо нажать кнопку «Сброс» на лицевой панели реле.
   2 выходных реле, с возможностью выбора функции второго реле (независимо/параллельно).
   Устройство устойчиво к индукционному напряжению от вращающегося оборудования, подключенного ко второй фазе.



   Питание:
Гальванически изолированное питание от напряжения:

- переменного тока: 400, 220, 24 В;
- постоянного тока: 24 В.

Допустимые отклонения питающего напряжения -15%...+10%.
Клеммы питания: А1, А2.
Потребляемая мощность, не более: 4,5 ВА.

   Контроль:

Исполнение реле

ЕЛ-23

ЕЛ-23Н
Контролируемое напряжение, В

3х400

3х400/220
Контролирующие клеммы

L1, L2, L3

L1, L2, L3, N
Верхний порог Umax, В

280-480

160 – 276
Нижний порог Umin

30-99% Umax
Гистерезис (настраиваемый), %

5 или 10
Асимметрия, %

5-20
Временная задержка t1, с

0,2
Временная задержка t2 (настраиваемая), с

0-10


   Погрешность установки уставок: 5 %.
   Разброс, не более: 1 %.
   Погрешность при изменения температуры на 1°С: 0,1 %.
   Допуск граничных значений: 5%.

   Выход:
Количество и род выходных контактов: 2 переключающих.
Номинальный ток контактов (АС-1): 16 А.
Замыкаемая мощность: 4000 ВА (АС-1) / 384 Вт (DC).
Замыкаемое напряжение: 250 В (АС1) / 24 В (DC).

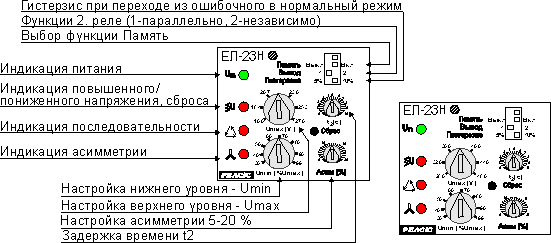

   Индикация:

- питания;
- последовательности;
- асимметрии;
- повышенного/пониженного напряжения, сброса.

   Механическая износостойкость: 3?107 циклов; коммутационная: 0,7?105 циклов.
   Диапазон рабочих температур: -20...+55 °С.
   Крепление на DIN-рейку EN-60715.
   Степень защиты корпуса: IP-40.
   Габариты (масса): 90х52х65 мм (239 грамм).





Габаритные размеры
