ЕЛ-22Н







РЕЛЕ КОНТРОЛЯ ТРЕХФАЗНОГО НАПРЯЖЕНИЯ ЕЛ-22Н


   Предназначены для контроля величины напряжения в трехфазных цепях 3х400/220В (включая нейтраль) и 3х400В (без нейтрали) с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с настраиваемой задержкой времени.

   Питание осуществляется от контролируемого напряжения, т.е. от всех фаз, что позволяет реле функционировать и при пропадании одной из фаз.

   Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.

   Питание и контроль:
Напряжение питания и контроля: с нейтралью 3х220 В.
Клеммы питания и контроля: L1, L2, L3, N.
Потребляемая мощность, не более: 2 ВА.
Верхний порог Umax: 242 – 288 В.
Нижний порог Umin: 173 – 219 В.
Гистерезис: 5%.
Временная задержка t (настраиваемая): 0,5-10 с.

   Выход:
Количество и род выходных контактов: 1 переключающий.
Номинальный ток контактов (АС-1): 8 А.
Замыкаемая мощность: 2000 ВА (АС-1) / 240 Вт (DC).
Замыкаемое напряжение: 250 В (АС-1) / 24 В (DC).

   Индикация состояния:
- зелёный светодиод – наличие сигнала на выходе;
- красный светодиод – аварийное напряжение.

   Механическая износостойкость: 1×107 циклов.
   Коммутационная износостойкость: 1×105 циклов.
   Диапазон рабочих температур: -20...+55 °С.
   Крепление на DIN-рейку EN-60715.
   Степень защиты корпуса: IP-40.
   Сечение подключаемого проводника 2,5 мм2.
   Габариты (масса): 90х17,6х64 мм (69 грамм).

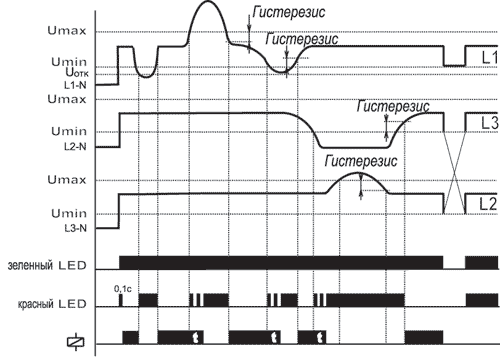

Диаграмма работы

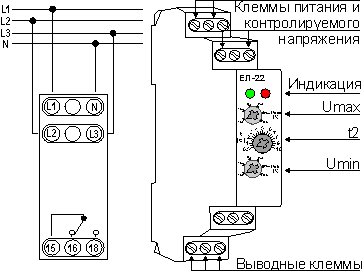

Схема подключения




Габаритные размеры
