СЕРИЯ RAB

Общая информация

Выключатели – предохранители (изолированные рубильники с функцией защиты серии RAB ) предназначены для включения/выключения нагрузки и защиты от коротких замыканий и перегрузок электрических цепей напряжением до 1000 В, частотой 50, 60 Гц при токах до 630 А

Область применения:

- Распределительные шкафы низкого напряжения
- Промышленные энергетические распределительные устройства
- Шкафы и щиты управления

Условия эксплуатации

- Устанавливаются снаружи в корпусах (шкафах) со степенью защиты IP 34 и выше или в закрытых помещениях
- Температура окружающей среды (по ГОСТ 16708-77) от минус 40С до плюс 55С, атмосфера типа II по ГОСТ 15150-69
- Высота над уровнем моря не более 2000 м
- Окружающая среда не должна содержать пыли, агрессивных газов или паров
- Рабочее положение в пространстве – любое
- Режим работы – продолжительный

Требования безопасности

Степень защиты выключателей-предохранителей от воздействия окружающей среды по ГОСТ 14255-69 – IP 00
По способу защиты человека от поражения электрическим током рубильники должны соответствовать классу 0 по ГОСТ 12.2.007, по пожаробезопасности – ГОСТ 12.1.004.
Специальных мер предосторожности при транспортировке и хранении не требуется.

Указания по применению

Эксплуатация рубильников должна производиться в соответствии с действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок электрических станций и сетей», техническим описанием и инструкцией по эксплуатации.
Все монтажные и профилактические работы должны проводиться при снятом напряжении.

Гарантии изготовителя

Изготовитель гарантирует в течении 2 лет со дня изготовления соответствие требованиям настоящих технических условий, при соблюдении условий применения, транспортировки и хранения.

Конструкция

Выключатели – предохранители серии RAB – рубильники низкого напряжения (до 690В), разработанные с учетом современных требований и использованием высококачественных изоляционных и проводниковых материалов, работа которого основана на двух полюсном отключении.
Выключатели – предохранители серии RAB обеспечивает хорошую коммутационную способность, большой ресурс работы, малые габаритные размеры, безопасную работу обслуживающего персонала, а так же дает возможность отключения нагрузки без открытия двери шкафа.

Выключатели – предохранители типа RAB состоят из следующих частей:
- Основного блока, устанавливаемого на заднюю стенку шкафа
- Защитных кожухов для кабельных вводов и плавких предохранителей
- Дополнительных удлинительных валиков и муфт (в соответствии с глубиной шкафа)
- Ручки, выносимой на дверь.
Операцию выключения разрешается проводить под нагрузкой.
Допускается комплектация плавкими вставками типа ППН.
Выключатель – предохранитель серии RAB дает следующие преимущества :
- Безопасность обслуживания
- Простой монтаж
- Отсутствие возможности «залипания» контактов при коротком замыкании
- Малые габариты
- Независимый ручной привод
- Покрытые серебром контакты, выполненные из материалов, препятствующих горению

Для рубильников, рассчитанных на токи до 400А допускается возможность комплектации перекидного рубильника, состоящего из двух основных блоков, специального привода и ручки.
Выпускаются в трех или четырех полюсном исполнении.

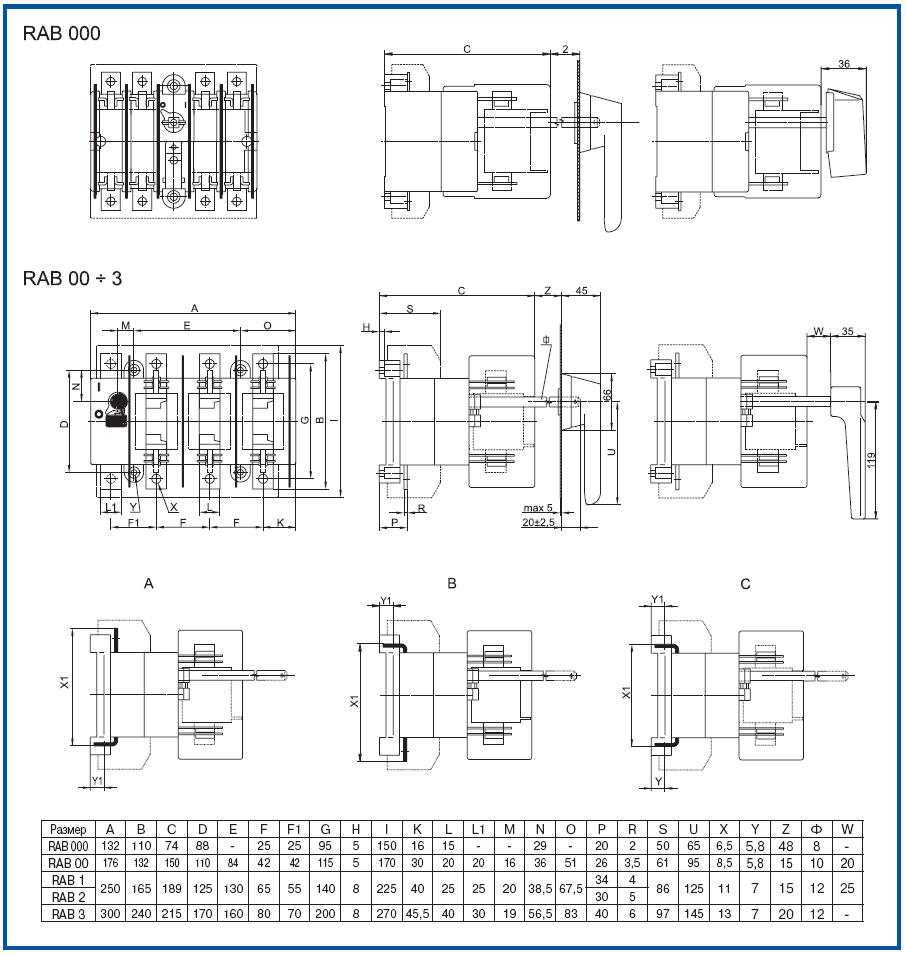

Технические характеристики

Тип соединителя и величина	RAB 000	RAB 00	RAB 1	RAB 2	RAB 3
Тепловой ток, А	100	160	250	400	630
Напряжение изоляции, В	1000
Ударное напряжение, В	8
Частота, Гц	40 - 60
Механическая стойкость, ц.п.	10000	8000	8000	5000	5000
Коммутационная стойкость, ц.п.	1500	1000	1000	1000	1000
Номинальный кратковременно выдерживаемый ток 1с -кА	2.5	8	15	15	18
Степень защиты	IP 00
Режим работы	Продолжительный
Масса, кг	1.05	2.00	3.65	4.2	7.5
