СЕРИЯ RA

Выключатели нагрузки серии RA:

Общая информация

Выключатели нагрузки серии RA предназначены для включения и выключения нагрузки находящейся под напряжением до 1000 В, частотой 50, 60 Гц при токах до 1250 А.

Область применения

  • Распределительные шкафы низкого напряжения
  • Промышленные энергетические распределительные устройства
  • Шкафы и щиты управления

Условия эксплуатации

  • Устанавливаются снаружи в корпусах (шкафах) со степенью защиты IP 34 и выше или в закрытых помещениях
  • Температура окружающей среды (по ГОСТ 16708-77) от минус 40С до плюс 55С, атмосфера типа II по ГОСТ 15150-69
  • Высота над уровнем моря не более 2000 м
  • Oкружающая среда не должна содержать пыли, агрессивных газов или паров
  • Рабочее положение в пространстве – любое
  • Режим работы – продолжительный

Конструкция

Выключатели нагрузки серии RA – рубильники низкого напряжения (до 1000В), разработанные с учетом современных требований и использованием высококачественных изоляционных и проводниковых материалов, работа которого основана на двух полюсном отключении.
Рубильники обеспечивают хорошую коммутационную способность, большой ресурс работы, малые габаритные размеры, безопасную работу обслуживающего персонала, а так же дают возможность отключения нагрузки без открытия двери шкафа.

Выключатели типа RA состоят из следующих частей:

  • Основного блока, устанавливаемого на заднюю стенку шкафа
  • Защитных кожухов для кабельных вводов
  • Дополнительных удлинительных валиков и муфт (в соответствии с глубиной шкафа)
  • Ручки, выносимой на дверь.

Операцию выключения разрешается проводить под нагрузкой.

Выключатель типа RA дает следующие преимущества:

  • Безопасность обслуживания
  • Простой монтаж
  • Малые габариты
  • Независимый ручной привод
  • Покрытые серебром контакты, выполненные из материалов, препятствующих горению.

Допускается возможность комплектации перекидного рубильника, состоящего из двух основных блоков, специального привода и ручки.
Выпускаются в трех или четырех полюсном исполнении.

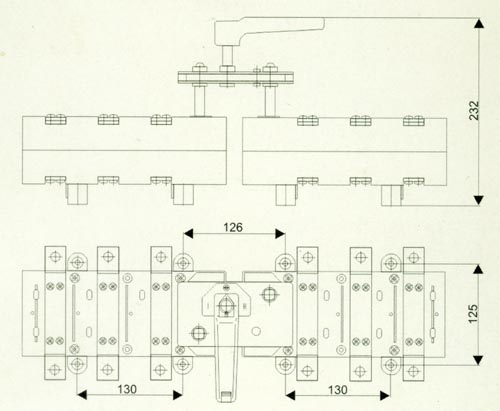

Вариант конструкции перекидного рубильника


Технические характеристики

Тип соединителя и величина
RA 100
RA 160
RA 250
RA 400
RA 630
RA 1250
Тепловой ток, А
100
160
250
400
630
1250
Напряжение изоляции, В
1000
Ударное напряжение, В
8
Частота, Гц
40 - 60
Механическая стойкость, ц.п.
10000
8000
8000
5000
5000
3000
Коммутационная стойкость, ц.п.
1500
1000
1000
1000
1000
500
Номинальный кратковременно выдерживаемый ток 1с -кА
2.5
8
8
15
15
50
Степень защиты
IP 00
Режим работы
Продолжительный
Масса, кг
0.95
1.7
1.85
3.3
4.3
12.5

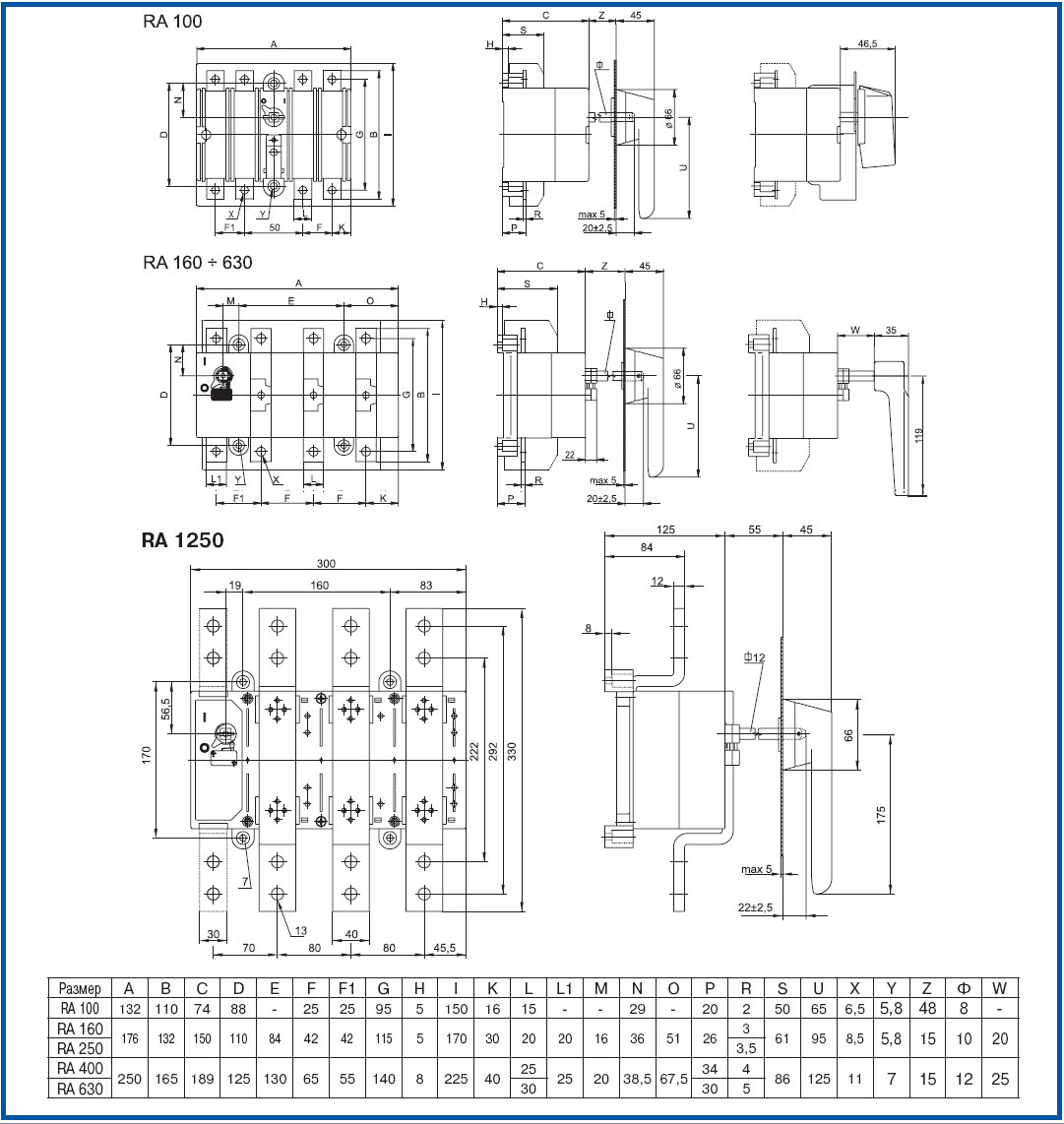

Габаритные и присоединительные размеры


Требования безопасности

Степень защиты выключателей RA от воздействия окружающей среды по ГОСТ 14255-69 – IP 00
По способу защиты человека от поражения электрическим током выключатели серии RA должны соответствовать классу 0 по ГОСТ 12.2.007, по пожаробезопасности – ГОСТ 12.1.004.
Специальных мер предосторожности при транспортировке и хранении не требуется.

Указания по применению

Эксплуатация рубильников должна производиться в соответствии с действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок электрических станций и сетей», техническим описанием и инструкцией по эксплуатации.
Все монтажные и профилактические работы должны проводиться при снятом напряжении.

Гарантии изготовителя

Изготовитель гарантирует в течение 2 лет со дня изготовления соответствие установленным техническим характеристикам, при соблюдении условий применения, транспортировки и хранения.
