СЕРИЯ RBK

Предохранители-Выключатели-Разъединители серии RBK

Изолированные рубильники c функцией защиты серии


Общая информация

Предохранители - Выключатели - Разъединители серии RBK (далее по тексту ПВР) предназначены для включения/выключения нагрузки, защиты от коротких замыканий и перегрузок электрических цепей напряжением до 690 В, частотой 50, 60 Гц при токах до 630 А.

Область применения:

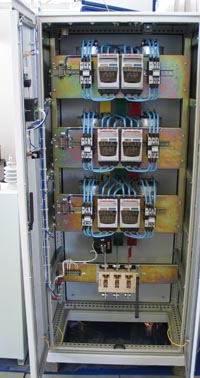

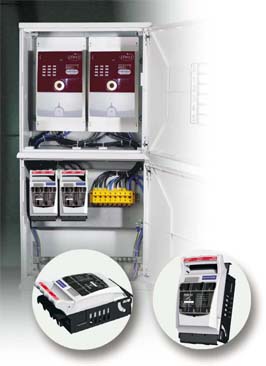

  • Шкафы низкого напряжения, в том числе и шкафы трансформаторных подстанций
  • Промышленные распределительные устройства
  • Шкафы силовые
  • Шкафы управления
  • Квартирные, этажные, домовые щитки защиты

Условия эксплуатации

  • ПВР серии RBK устанавливаются в закрытых помещениях или снаружи в корпусах (шкафах) со степенью защиты IP 34 и выше.
  • Температура окружающей среды (по ГОСТ 16708-77) от минус 40С до плюс 55С, атмосфера типа II по ГОСТ 15150-69
  • Высота над уровнем моря не более 2000 м окружающая среда не должна содержать пыли, агрессивных газов или паров
  • Рабочее положение в пространстве – вертикальное
  • Режим работы – продолжительный

Конструкция и принцип действия

ПВР серии RBK - рубильники низкого напряжения (до 690В), разработанные с учетом современных требований и с использованием высококачественных изоляционных и проводниковых материалов. ПВР серии RBK полностью заменяют конструкцию, состоящую из обычного рубильника, кабелей, и держателей предохранителей. Конструкция ПВР RBK обеспечивает хорошую коммутационную способность, большой ресурс работы, малые габаритные размеры, невысокую стоимость по сравнению с трехфазным автоматическим выключателем. Наличие видимого разрыва обеспечивает безопасную работу обслуживающего персонала.



ПВР серии RBK состоят из следующих частей:

  • Трехполюсного основания, оснащенного пружинными контактными губками для плавких предохранителей, соединенных с кабельными зажимами. Основание аппарата может быть установлено как непосредственно на панель, так и на токоведущую шину. Используя разные типы зажимов, допускается использование голого кабеля или кабеля с наконечником.
  • защитного кожуха для верхних контактов, оснащенного дугогасительными камерами
  • защитного кожуха для нижних контактов
  • съемной блок-крышки под плавкие предохранители


Выключение производится путем оттягивания на себя блок - крышки. При размыкании цепи между ножом и неподвижным контактом стойки загорается дуга. Гашение дуги происходит за счет механического удлинения дуги двигающимся контактом. Чем больше скорость движения контакта, тем больше скорость растяжения дуги и меньше время ее горения. Для увеличения отключающей способности ПВР снабжен дугогасительными камерами, что дает возможность производить выключение под нагрузкой.

Качество ПВР в значительной степени определяется контактным соединением ножа и контактных стоек. Контактная система ПВР серии RBK выполнена с применением серебряного покрытия, что позволяет улучшить качество контактного соединения. Для повышения качества соединения применяется линейный контакт, обладающий меньшим переходным сопротивлением. Контактное нажатие обеспечивается с помощью стальных пружин выполненных в виде резанного кольца, концы которого действуют на эластичные губки.

Допускается комплектация плавкими вставками типа ППН.


Тип A B C D E F G H I*
RBK 00 / RBK 100 106 194 84 46 217 201 15 33 120
RBK 1 180 242 112 68 295 265 25 57 184
RBK 2, RBK 3 250 308 140 86.5 371 337 31-33 80 212


ПВР серии RBK - это современное решение, обеспечивающее следующие преимущества перед автоматическим выключателем:

  • Видимый разрыв
  • Простая и надежная конструкция
  • Отсутствие возможности "залипания" контактов при коротком замыкании
  • Малые габариты
  • Низкая стоимость
  • Покрытые серебром контакты позволяют применять как алюминиевые, так и медные проводники.


Технические данные

Выключатели-разъединители с функцией защиты RBK


Требования безопасности


Степень защиты ПВР серии RBK от воздействия окружающей среды по ГОСТ 14255-69

  • Для рубильников RBK 00 C , 00, 1, 2, 3, устанавливаемых на панель IP 20
  • Для рубильников RBK 00 C / S , 00 S , 1 S , 2 S , 3 S , устанавливаемых на шину – IP 10
  • По способу защиты человека от поражения электрическим током рубильники должны соответствовать классу 0 по ГОСТ 12.2.007, по пожаробезопасности ГОСТ 12.1.004.

Специальных мер предосторожности при транспортировке и хранении не требуется.

Указания по применению

Эксплуатация ПВР серии RBK должна производится в соответствии с действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок электрических станций и сетей», техническим описанием и инструкцией по эксплуатации.
Все монтажные и профилактические работы должны проводится при снятом напряжении.

Гарантии изготовителя

Изготовитель гарантирует в течении 2 лет со дня изготовления соответствие требованиям настоящих технических условий, при соблюдении условий применения, транспортировки и хранения.
