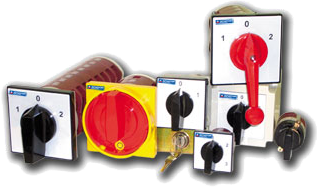

Кулачковые переключатели серии 4G
Общая информация
Настоящие технические условия распространяются на переключатели кулачковые серии 4G предназначенные для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 600 В постоянного и от 24 до 660 В переменного тока частотой 50, 60 и 400 Гц при токах до 100 А. Выключатели серии 4G характеризуются небольшими габаритными размерами, высокой коммутационной способностью, стойкостью к кратковременным перегрузкам, а при дополнительной защите в виде предохранителей также стойкостью к действию токов короткого замыкания. Переключатели серии 4G могут использоваться в качестве:
- выключателей для подключения и управления приводами на основе одно- и трехфазных двигателей, в качестве переключателей звезда-треугольник, переключателей направления и частоты вращения и т.д.;
- переключателей с требуемой программой коммутации в цепях управления, сигнализации и во вспомогательных цепях;
- выключателей, переключателей и переключателей ответвлений, например, на трансформаторных и в электрических сварочных аппаратах;
- групповых переключателей, например, для соединения резисторов и нагревательных элементов;
- поворотного выключателя с автоматическим возвратом в исходное положение.
Технические данные
Кулачковые переключатели серии 4G
Условия эксплуатации
- Номинальные значения климатических факторов по ГОСТ 15150 69 и ГОСТ 15543.1 89;
- Температура окружающей среды (по ГОСТ 16708-77) от минус 40С до полюс 40С, атмосфера типа II по ГОСТ 15150-69;
- Высота над уровнем моря не более 2000 м;
- Окружающая среда не должна содержать пыли, агрессивных газов и паров;
- Относительная влажность воздуха 98% при температуре +25 градусов без конденсации и влаги;
- Группа эксплуатации в части воздействия механических факторов - М3 по ГОСТ 17516.1 84.
- Сейсмостойкость переключателей не ниже 8 баллов по МSК-64 для встроенных элементов по ГОСТ 17516.1 90.
- Рабочее положение в пространстве - любое;
- Режим работы - продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный при продолжительности включения 60%, частота переключения до 600 в час.
Требования безопасности
Степень защиты переключателей от воздействия окружающей среды по ГОСТ 14255-69:
- открытое, со стороны контактов - IP00;
- со стороны передней панели - IP30;
- исполнение US1, OUS1 - IP55;
- в корпусе (исполнение PK) - IP55;
По способу защиты человека от поражения электрическим током кулачковые переключатели должны соответствовать классу 0 по ГОСТ 12.2.007.0, по пожаробезопасности - требованиям ГОСТ 12.1.004.
Специальных мер предосторожности при транспортировании и хранении кулачковых переключателей не требуется.
Указания по применению
Эксплуатация переключателей должна производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей", "Правилами технической эксплуатации электрических станций и сетей", техническим описанием и инструкцией по эксплуатации.
При эксплуатации переключателей не допускается давление на ось рукоятки в продольном и поперечном направлениях, а также искусственное торможение рукоятки.
Все монтажные и профилактические работы должны проводится при снятом напряжении.
Гарантии изготовителя
Изготовитель гарантирует в течение 2х лет со дня изготовления кулачкового переключателя его соответствие требованиям настоящих технических условий, при соблюдении условий применения, транспортировки и хранения.
